Механические переключатели Razer
| Сила нажатия для активации | Способ активации | Порог активации | |
|---|---|---|---|
| Razer Green Switch | 50 г | нелинейный (ощутимый и слышимый порог активации) | 1,9 мм |
| Razer Orange Switch | 45 г | нелинейный (ощутимый, но неслышимый порог активации) | 1,9 мм |
| Razer Yellow Switch | 45 г | линейный | 1,2 мм |
| Razer Opto-Mechanical | 45 г | нелинейный (ощутимый и слышимый порог активации) | 1,5 мм |
Среди многих популярных типов переключателей мы также можем найти те, которые были сконструированы непосредственно конкретным производителем клавиатур для игроков. Одними из них являются переключатели от популярного бренда Razer.
В клавиатурах производителя установлено до четырех типов переключателей, которых нет в устройствах любой другой компании.
Razer Green Switch
Razer Green Switch напоминают переключатели Cherry MX Blue. Как и переключатели немецкого производителя, для их активации также требуется усилие 50 грамм. Тем не менее, порог активации для зеленых переключателей меньше, потому что они реагируют при нажатии около 1,9 мм.
Их действие очень динамичное и резкое. Точка активации прекрасно ощутима. Это одни из лучших переключателей, которые можно найти на рынке. Идеально подходят для написания и работы, но благодаря хорошей динамике игроки также оценят их. Однако, стоит помнить, что многое зависит от личных предпочтений пользователя.
Razer Orange Switch
Оранжевые переключатели Razer являются хорошей заменой коричневым переключателям Cherry MX. Они одинаково динамичны, но порог их активации несколько лучше заметен. Они работают очень слаженно, и следует признать, что с точки зрения эксплуатации они очень хорошо сбалансированы.
Они работают не слишком мягко, но их работу нельзя назвать жесткой. Очень универсальные переключатели, которые мы рекомендуем как игрокам, так и людям, работающим за компьютером много часов.
Razer Yellow Switch
Желтые переключатели являются последними из стандартных переключателей, доступных на механических клавиатурах Razer. Это не что иное, как линейные переключатели, которые отличаются мелко расположенной точкой активации (1,2 мм) и силой нажатия 45 грамм.
Это самые динамичные переключатели в предложении производителя, которые будут соответствовать требованиям продвинутых игроков. В связи с особенностями работы и чрезвычайно легкой и едва заметной активацией, мы не рекомендуем их людям, ориентирующимся на повседневную работу.
Razer Opto-Mechanical
Как следует из названия, это механические переключатели, но они активируются путём разблокировки потока инфракрасного света. Это совершенно новые переключатели, которые благодаря ограниченному количеству движущихся частей способны выдерживать до 100 миллионов нажатий.
На данный момент это самые долговечные переключатели на рынке, которые устанавливают на самых дорогих клавиатурах производителя. Они характеризуются нелинейным действием (аналогично Razer Green), активацией после нажатия на 1,5 мм и силой нажатия 45 грамм.
Должен признать, что во многом они отличаются от конкурентов, но удовлетворят даже самых требовательных, при этом будучи чрезвычайно универсальными.
Механические переключатели Kailh
| Сила нажатия для активации | Способ активации | Порог активации | |
|---|---|---|---|
| Kailh Red | 50 г | линейный | 2 мм |
| Kailh Blue | 50 г | нелинейный (ощутимый и слышимый порог активации) | 2 мм |
| Kailh Brown | 55 г | нелинейный (ощутимый, но почти неслышимый порог активации) | 2 мм |
| Kailh Silver Speed | 40 г | линейный | 1.1 мм |
Переключатели Kailh – это не что иное, как китайская альтернатива Cherry MX. До недавнего времени они считались намного хуже и менее долговечны, чем их оригинал. Однако, сегодня некоторые из них даже лучше, чем Cherry MX.
Также важно, что механические клавиатуры, оснащенные переключателями Kailh, обычно дешевле, чем модели с механизмами немецкого производителя
Вот четыре типа, которые наиболее часто встречаются в клавиатурах, доступных на российском рынке.
Kailh Red
Это эквиваленты оригинальных переключателей Cherry MX Red. Они также характеризуются линейной работой. Точка их активации практически незаметна. Это происходит примерно через 2 мм. Для регистрации клика требуется сила нажатия 50 грамм. Это на 5 грамм больше, чем переключатели Cherry MX Red, что даже можно почувствовать во время использования.
Также стоит добавить, что они немного менее динамичны, чем их исходные аналоги, что напрямую влияет на скорость возврата кнопки в исходное положение. Как и Cherry MX Red, они, в основном, используются в игровых клавиатурах.
Kailh Blue
Переключатели с нелинейным режимом работы. Они активируются нажатием клавиши на 2 мм с использованием силы давления, эквивалентной 50 граммам. Они значительно отличаются от оригинальных переключателей Cherry MX Blue. Всё из-за менее плавной работы, более медленного возврата в исходное положение и гораздо более резкого звука, который, безусловно, не понравится любителям ночной игры.
Мы рекомендуем их, в первую очередь, людям, которые ищут переключатели для работы и повседневного использования, но мы не советуем брать их игрокам, которые из-за нелинейной и не очень динамичной работы могут испытывать дискомфорт.
Kailh Brown

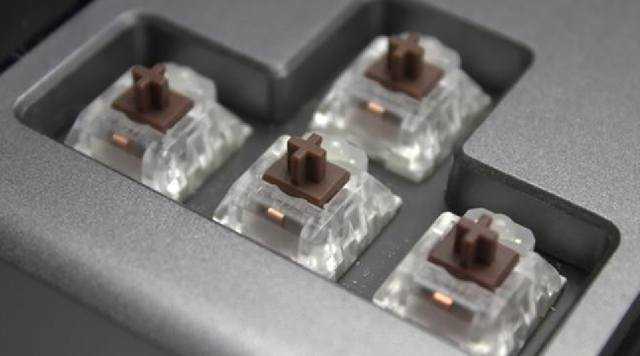

На данный момент это лучшие выключатели Kailh. Всё из-за их обманчивого сходства с Cherry MX Brown. Хотя различия заметны, потому что переключатели Kailh Brown имеют немного худшую динамику возврата и менее заметный момент активации, но они действительно хороши.
Активация происходит после нажатия клавиши на 2 мм при давлении 55 грамм. Как и Cherry MX Brown, Kailh Brown являются наиболее универсальными коммутаторами в предложении производителя, и мы рекомендуем их людям, которые ищут относительно тихие переключатели для игр, повседневного использования и работы.
Kailh Silver Speed
Это один из последних переключателей в предложении производителя. Они являются прямым ответом на коммутаторы Cherry MX Speed (Silver), которые до недавнего времени были самыми быстрыми высококлассными коммутаторами на рынке.
Kailh Silver Speed немного быстрее их. Переключатель активируется нажатием всего на 1,1 миллиметра при давлении 40 грамм. Это самые легкие нажимные переключатели на рынке. Более того, их долговечность оценивается в 70 миллионов нажатий, что более долговечно, чем у переключателей Cherry MX. Линейные характеристики работы и отличная динамика делают их отличным выбором для игроков.
Kailh Low Profile

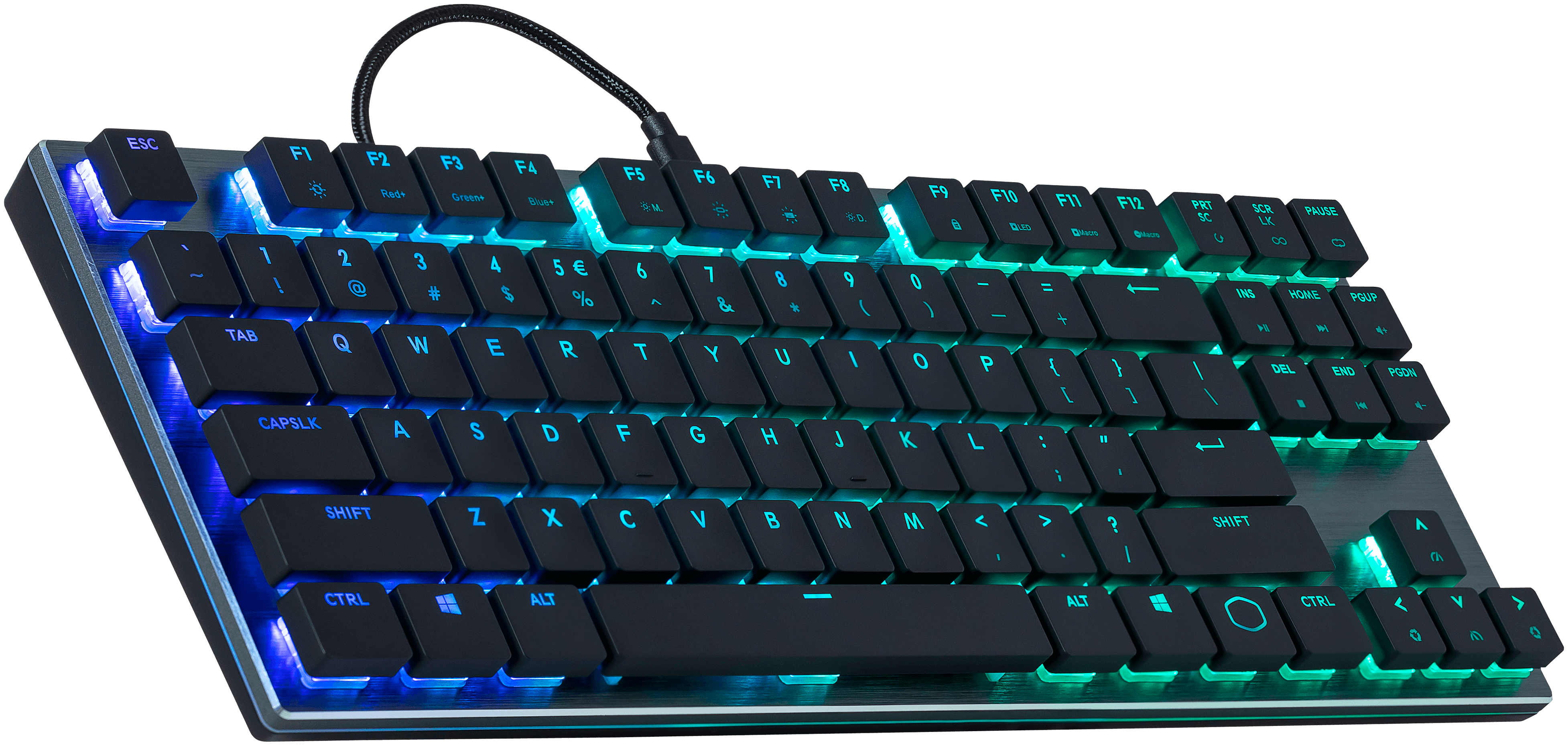

Как и Cherry Electrical Product, Kaihua может похвастаться двумя типами низкопрофильных выключателей. Они являются одним из новейших переключателей на рынке.
Kailh Red Low Profile
Как и в случае с Cherry MX Low Profile Red, здесь также встречаются низкопрофильные аналоги классических красных переключателей производителя. Стоит, однако, подчеркнуть, что Кейл в своих низкопрофильных красных переключателях не смог достичь такой высокой точки активации. Сила давления также изменилась по сравнению с классическими переключателями Kailh Red. Кнопка подаст сигнал активации при давлении 45 грамм.
Как и в случае низкопрофильных коммутаторов Cherry MX, мы рекомендуем их, в первую очередь, игрокам. Более того, они не создают такого шума, как классические аналоги, что делает их хорошо подходящими для людей, использующих компьютер ночью.
Kailh Blue Low Profile
Низкопрофильная замена Kailh Blue, которые отличаются ощутимой и отчетливо слышимой точкой активации и слегка приглушенным звуком. Характеристики их работы можно охарактеризовать как нелинейные, но стоит отметить, что сопротивление, создаваемое синими переключателями Кайла, не так хорошо заметно.
Вместо этого они работают немного более динамично, чем их высококлассные коллеги. Они активируются нажатием примерно на 1,5 мм с силой давления, соответствующей массе 55 грамм. Отлично подходят для набора текста, но мы не рекомендуем их требовательным игрокам.
Шаг первый: разобрать корпус клавиатуры
Чтобы начать этот процесс, снимите клавиатуру с компьютера и поместите ее в чистое рабочее место. Теперь вам нужно снять внешний корпус для доступа к печатной плате.
Этот процесс будет отличаться для разных клавиатур. На нашем примере клавиатуры, довольно типичной, модернизированной конструкции Vortex Poker 3, все, что мне нужно сделать, это снять колпачки клавиш, а затем удалить шесть винтов. Если у вас более сложная клавиатура в стиле геймера, вам, возможно, придется отодрать пластиковые биты и снять ножки, чтобы получить доступ к фиксирующим винтам.
Более сложная клавиатура Razer с гораздо более сложным процессом разборки.
Во время работы запишите, какой именно переключатель вы хотите заменить. Иногда печатные платы не помечены, и как только колпачки для ключей сняты, может быть сложно отличить один переключатель от другого. Отметка на обратной стороне печатной платы с острым предметом не повредит.

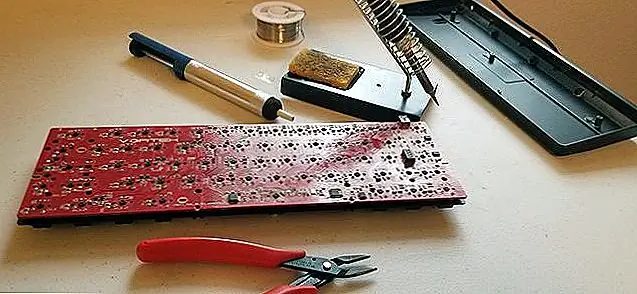

После того, как вы сняли корпус и удалили все кабели, соединяющие его с печатной платой, у вас должно быть что-то вроде этого: печатная плата с несколькими переключателями, плюс металлическая пластина, если она используется на клавиатуре.
Шаг пятый: установите новый коммутатор

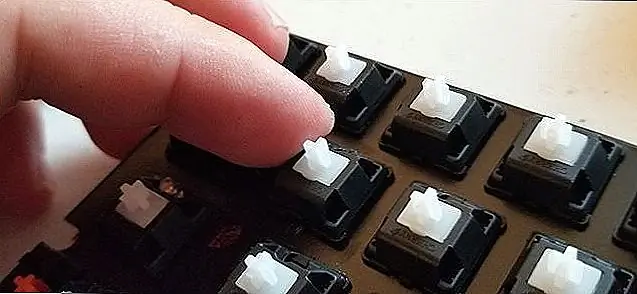

Проверьте свой заменяющий выключатель и убедитесь, что его два электрических штифта прямые и вертикальные. Теперь опустите его на место на печатную плату. Если ваша клавиатура использует пластину, вам придется «защелкнуть» ее, если электрические штифты будут идеально выровнены. Проверьте его на других переключателях, чтобы убедиться, что он правильно выровнен и опущен на место.

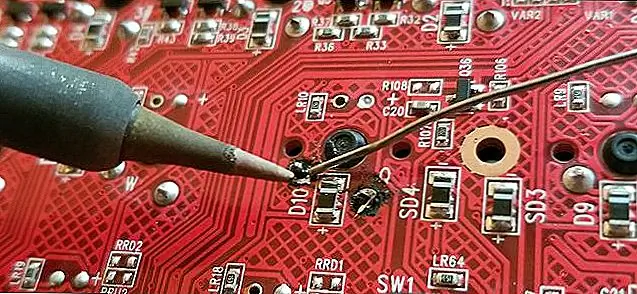

Переверните доску. Теперь вы собираетесь использовать паяльник для добавления нового припоя в соответствующий электрический контакт и закройте цепь для переключателя. Очистите свое железо, поместите его на первый штифт переключателя, чтобы нагреть металл на несколько секунд, затем аккуратно направляйте паяльную проволоку на место так, чтобы она плавилась вокруг штифта и на электрическом контакте.
Должно быть достаточно паяльника, расплавленного на месте, чтобы полностью окружить электрический штифт, но не настолько, чтобы он пролился на непроводящий материал печатной платы. Очистите свое железо и повторите процесс для второго штифта.
Если у вашего переключателя установлен светодиод верхнего уровня, и вы используете старый, аккуратно вставьте его через корпус пластикового переключателя и в контактные отверстия, убедившись, что выровняете его так, как было раньше. Если вы используете новый светодиод, сделайте то же самое, но убедитесь, что вы правильно установили анод и катод. Там должно быть руководство, напечатанное где-то на печатной плате, определяющее, какое отверстие положительно (анод) и которое отрицательно (катод). Более длинный провод всегда является анодом. Вы можете слегка согнуть провода, как только они прорезятся через отверстие, чтобы удерживать их на месте, пока вы припаиваете. Когда вы закончите, если вы используете свежий светодиод, отрежьте провода рядом с точкой пайки.
Шаг третий: подготовьтесь к распаковке
Теперь подключите паяльник, чтобы разогреть его, и подготовьте свой насос. Разместите свою печатную плату вверх дном на своей рабочей площадке, а задняя часть платы обращена вверх, а переключатели — на столе. Подготовьте свою губку или латунь для чистки.

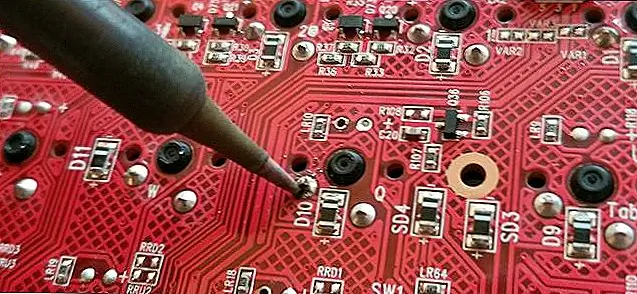

Когда ваше железо достаточно горячее, очистите любой окисленный остаток, чтобы наконечник был чистым и блестящим. Затем надавите на наконечник на электрический контакт соответствующего переключателя, чтобы нагреть старый припой, пока он не станет жидким. Будьте осторожны, чтобы не касаться непроводящего материала самой печатной платы, просто припоя. Направьте насос и подготовьте его.

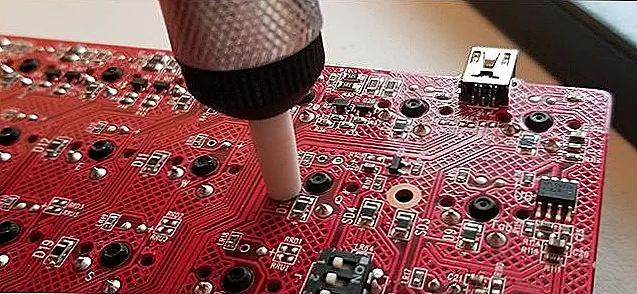

Когда весь припой нагревается и сжижается, быстро удалите железо и поместите насос поверх штифта. Активируйте насос, чтобы сосать жидкий припой от электрического контакта до того, как он охладится и снова затвердеет.

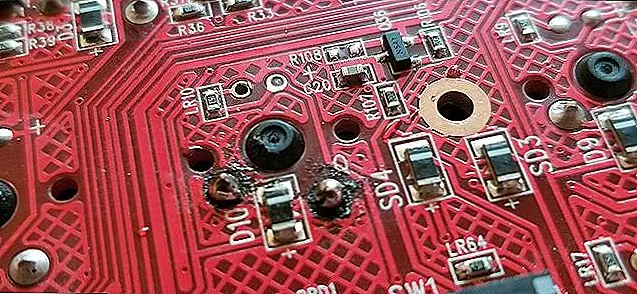

Вероятно, вам придется повторить вышеуказанный шаг два или три раза, чтобы полностью удалить весь старый пайдер от электрического контакта. Сделайте так, затем повторите шаг для второго контакта на переключателе. Не забывайте регулярно чистить кончик паяльника при работе. Сделайте это снова для контактов светодиода переключателя, но только если светодиод установлен над переключателем, Если он установлен ниже переключателя, вы можете оставить светодиод на месте.
Что вам нужно
Прежде чем начать, вам понадобятся следующие части и инструменты:
- Паяльник
- Паяный насос
-
Припой для электроники (8 $)
-
Инструмент для снятия ключа (6 долларов)
- Совместимая замена механического клавишного переключателя
- Маленькая отвертка и / или монтировка, чтобы открыть корпус клавиатуры
- Маленький пинцет или плоскогубцы
- Совместимые светодиодные и кусачки (если клавиатура горит)
Если у вас еще нет доступа к инструментам для пайки, вы можете приобрести набор для паяльника, который включает в себя утюг, насос, подставку / кобуру, пинцет и несколько различных наконечников менее чем за 20 долларов.
ВНИМАНИЕ: паяльники работают при температуре, достаточно горячей, чтобы сильно обжечь кожу и начать возгорание
Всегда соблюдайте осторожность при работе с ними и никогда не оставляйте активный паяльник вне кобуры. Если вы продолжите читать это руководство, вы делаете это на свой страх и риск
Если вы продолжите читать это руководство, вы делаете это на свой страх и риск.
Это руководство предполагает базовые знания техники пайки. Это не особенно сложно, если вы уже поработали с электроникой раньше, но если вы не в курсе, ознакомьтесь с этой статьей.
СВЯЗАННЫЙ: Как использовать паяльник: руководство для начинающих
Выбор правильного сменного переключателя
Прежде чем мы начнем, вам нужно найти запасной переключатель для неисправного ключа. Это сложнее, чем вы думаете. Если на вашей плате используются переключатели Cherry MX Blue, вам просто нужно найти другой переключатель Cherry MX Blue, верно?
В общем, да. Соответствие производителя и «цвет» переключателя – это самая важная часть правильного ощущения переключателя. Но вам также необходимо сопоставить конкретный переключатель с вашей конкретной платой. Следующий большой выбор – стиль крепления.

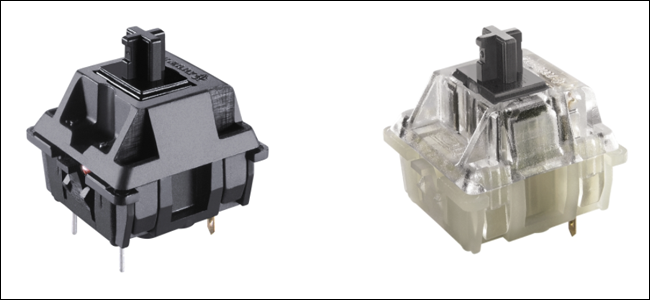

Это называется монтажом на печатной плате или на плате: различные корпуса переключателей предназначены для установки непосредственно на печатную плату клавиатуры или на металлическую или пластиковую пластину, расположенную над печатной платой для ее защиты. Слева на изображении ниже клавиатура с переключателями на пластине; справа клавиатура с установленными на плате переключателями.

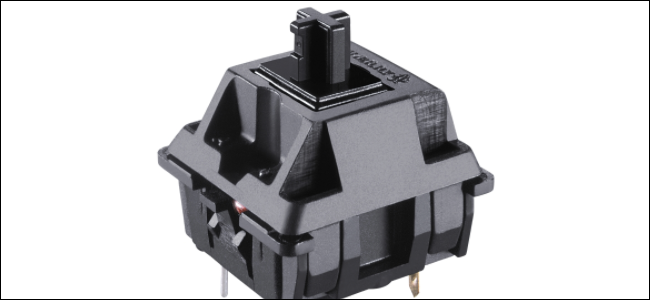

Установленные на плате переключатели включают в себя два дополнительных пластиковых штыря внизу для дополнительной устойчивости, которые не требуются для крепления на плите. Как правило, вы можете без проблем установить переключатель на печатной плате на пластинчатую клавиатуру – даже если вам мешают дополнительные пластиковые выступы, вы можете снять их и отшлифовать. Но не следует устанавливать коммутатор, монтируемый на плате, непосредственно на печатную плату, потому что он будет нестабильным и с большей вероятностью выйдет из строя.
Теперь поговорим о светодиодах. Если на вашей плате есть освещение, вам также придется заменить светодиод – они не встроены в переключатели. Большинство коммерческих клавиатур устанавливают светодиоды либо над коммутатором, в специально сформированном углублении в пластиковом корпусе коммутатора, либо под ним, прямо на самой печатной плате и освещая через прозрачный корпус коммутатора. Вот посмотрите на разницу:
Светодиод над переключателем слева, под переключателем (непосредственно на плате) справа.
Если на вашей плате установлены светодиоды, установленные под коммутатором, вы получите золотистый цвет – просто оставьте текущий светодиод на месте и установите новый коммутатор поверх него. Если светодиод установлен над коммутатором, вам нужно будет припаять оригинальный светодиод с платы, чтобы снять коммутатор, и снова припаять его на место, когда вы закончите. Если вы будете осторожны, вы можете повторно использовать оригинальный… но вы можете получить резервный светодиод перед началом работы, на всякий случай.
Наконец, если ваша клавиатура использует переключатели с прозрачным пластиковым корпусом для светодиодов, установленных снизу, вам также понадобятся сменные переключатели с прозрачным пластиком. В противном случае свет будет заблокирован непрозрачным переключателем. Эти варианты переключателей часто называют «RGB», даже если на самом деле они не включают светодиодные индикаторы в самих переключателях.
