Интерактивная доска или панель: в чем разница

Резистивные сенсорные экраны

Прежде, чем детально описывать каждый тип сенсорного экрана, предлагаем ознакомиться с краткой информацией о каждом из них.

Резистивный сенсорный экран – это самый простой вид сенсорного экрана, который является четырехпроводным и состоит из стеклянной панели и пластиковой мембраны. Между этими двумя компонентами имеется микроизоляторы. По всей поверхности обеих слоев тонкими пластинами расположены электроды. Они расположены по-разному. В заднем слое электроды расположены в вертикальном положении, а в переднем слое – в горизонтальном для того, чтобы могло производиться вычисление координат.

Если нажать на сенсорный экран, то панель и мембрана автоматически замкнутся, а специальный датчик воспримет сигнал и обработает его. Наиболее усовершенствованным видом считаются восьмипроводные дисплеи, которые отличаются высоким уровнем точности. Однако они недолговечные.

Матричные сенсорные экраны

Матричные сенсорные экраны очень подобны на резистивные. Такие сенсорные дисплеи немного упрощены. Так, на мембрану экрана нанесли вертикальные проводники, а на стекло – горизонтальные. Если нажать на дисплей, то проводники соприкасаются (между ними нет заполнения, как в резистивного), замкнутся крест-накрест. Процессор может отследить, какие проводники замкнулись, и это помогает обнаружить координаты нажатия. Такие дисплеи надежные в бытовом использовании.

Емкостные сенсорные экраны

Емкостные экраны достаточно сложные в своей конструкции. Они работают благодаря взаимодействию теплоты рук человека и экрана, которые при соприкосновении образовывают конденсат, проводя переменный ток.

Созданы такие экраны с таких частей:

• Стеклянная панель;
• Резистивный материал;
• Электроды, которые располагаются под четырьмя углами.

Если же коснуться поверхности сенсорного дисплея, то переменный ток будет проводиться через вышеупомянутый «конденсатор». Это регистрируется датчиками, после чего информацию обрабатывает микропроцессор устройства.

Емкостные дисплеи выдержать до 200 миллионов нажатий и отличаются средним уровнем точности. Однако при попадании воды они могут портиться.

Проекционно-емкостные сенсорные экраны

Проекционно-емкостные экраны способны определить сразу несколько нажатий. На внутренней стороне экрана есть специальная сетка электродов и во время соприкосновения с ней обязательно образовывается конденсатор. В данном месте изменяется электрическая емкость. Контроллер определяет точку, в которой пересеклись электроды. Затем происходят вычисления. Если сразу нажать экран в нескольких местах, то будет образован не один конденсатор, а несколько. Это более точный, но и дорогой сенсорный экран.

Сенсорный экран с сеткой инфракрасных лучей

Экран с сеткой инфракрасных лучей очень похож на матричный. Только в данном случае проводники заменяют специальными инфракрасными лучами. Вокруг такого сенсорного экрана образовывается рамка, в которой есть встроенные излучатели, а также приемники. Если нажать на экран, то некоторые лучи будут перекрываться, и они не могут достигнуть собственного пункта назначения, а именно приемника. В итоге контроллер вычисляет место контакта и считывает данные. Поскольку чувствительного покрытия нет и, механического касания не происходит вообще, то такие экраны долговечные. Они часто используются в больших мониторах.

Сенсорные экраны на поверхностно-акустических волнах

Такой сенсорный экран делается из стеклянной панели, в которую встроены пьезоэлектрические преобразователи, расположенные по разным углам. По периметру имеются приемные датчики, а также контроллер, который отвечает за формирование сигналов. Изначально сигналы посылаются на пьезоэлектрические преобразователя, которые могут преобразовывать поступившие сигналы в акустические колебания, отражающиеся впоследствии от отражающих датчиков. Далее волны могут улавливаться приемниками, повторно посылаться на пьезоэлектрические преобразователи, после чего превращаются в электрический сигнал. Если нажать на дисплей, то энергия акустических волн будет частично поглощена.

Такие экраны отличаются долговечностью, ведь они могут выдержать 50 миллионов касаний. Чаще всего такие дисплеи используют для игровых автоматов, справочных системах.

Ноутбуки с сенсорным экраном для всех карманов

LG Gram 14T90P-G

Ноутбук с 14-дюймовым сенсорным экраном и разрешением WUXGA на базе нового поколения Intel Процессор EvoTM i7 с 16 ГБ Оперативная память и емкость 512 ГБ SSD. Сверхлегкое устройство, поскольку оно весит всего 1.2 кг и обеспечивает работу до 16.5 часов. Сенсорный экран оснащен стеклом Corning Gorilla GlassTM 6 и прочным корпусом из магния и наноуглерода.

Huawei MateBook X Pro

Это оборудование — одна из лучших моделей в мире. Huawei каталог. Это 13.9-дюймовый ноутбук с сенсорным экраном и разрешением 3K QHD на базе процессора Intel Core i7-10510U. Мощный ЦП который сопровождается 16 ГБ ОЗУ, твердотельным накопителем емкостью 1 ТБ и NVIDIA Видеокарта GeForce MX250-2GB. Его сенсорный экран имеет соотношение экрана к корпусу 91% и металлический корпус.

Lenovo Yoga 7

Компьютер-трансформер с экраном 14 дюймов и разрешением Full HD. В данном случае за управление этой командой 2-в-1 отвечает процессор Inte Core i71165G7 с 16 ГБ оперативной памяти. Кроме того, он оснащен твердотельным накопителем на 512 ГБ и графикой Iris Xe. Это устройство, с которым мы можем обращаться с комфортом и с большой точностью благодаря Lenovo Активное перо. Его операционная система Windows 10 Pro.

Lenovo IdeaPad Flex 5

На этот раз Lenovo IdeaPad Flex 5 — это 14-дюймовый трансформируемый ноутбук с экраном Full HD. Компьютер с процессором Intel Core i51035G1, 8 ГБ оперативной памяти и твердотельным накопителем на 256 ГБ. Графика представляет собой интегрированную графическую карту Intel UHD с операционной системой Windows 10. Он оснащен шарниром на 360 градусов для перехода из режима ноутбука в режим планшета с полным комфортом и имеет динамики, оптимизированные для Dolby. Аудио чтобы насладиться хорошим звуком.

Lenovo Yoga 730

Ноутбук-трансформер с 13.3-дюймовым сенсорным экраном и разрешением Full HD. Эта модель Lenovo оснащена мощным процессором, в частности Intel Core i7-8550U, 8 ГБ оперативной памяти и твердотельным накопителем емкостью 512 ГБ для внутренней памяти. Его конфигурация дополняется Intel UHD Graphics 620 и операционной системой Windows 10 Home.

Lenovo Yoga C630

Lenovo Yoga C630 — еще один трансформируемый компьютер, в котором на этот раз размер экрана уменьшен до 13.3 дюйма. Экран с разрешением Full HD, совместимый с Lenovo Pen, в данном случае включен. Ноутбук с сенсорным экраном, на этот раз работающий от Qualcomm. Львиный зев 850 в комплекте с 8 ГБ оперативной памяти и SSD на 256 ГБ. У него Windows 10 Home в S-режиме и графика Adreno 630.

Bmax Y13

Ноутбук с 13.3-дюймовым сенсорным экраном и разрешением Full HD. Ноутбук от производителя Bmax отличается элегантным и очень легким дизайном, так как он весит всего 1.25 кг. Он оснащен процессором Intel Quad Core N4120, 8 ГБ оперативной памяти и твердотельным накопителем емкостью 256 ГБ, а также операционной системой Windows 10 Home. Он позволяет поворачивать экран на 360 градусов для более удобного использования в формате планшета.

Lenovo IdeaPad Flex 3

Еще одна трансформируемая модель от производителя Lenovo — IdeaPad Flex 3, компьютер с 11.6-дюймовым экраном и разрешением HD на базе процессора Intel Celeron N4020, 8 ГБ оперативной памяти и жесткий диск на 128 ГБ. для внутренней памяти. Графика этого компьютера — Intel UHD Graphics 600 и имеет Chrome Операционная система ОС.

Lenovo Chromebook S345

Chromebook S345 от Lenovo — еще один трансформируемый ПК. В данном случае это компьютер с 14-дюймовым экраном FullHD, работающий от AMD Процессор A4-9120C, 4 ГБ ОЗУ и 32 ГБ места для хранения наших файлов и установки программ, которые мы используем в повседневной жизни. Это устройство, предназначенное для просмотра веб-страниц и выполнения простых задач. Он имеет графическую карту AMD Readeon и операционную систему Chrome OS.

Medion E2291

По очень доступной цене мы находим Medion E2291, трансформируемый с 11.6-дюймовым сенсорным экраном с разрешением Full HD, работающий на процессоре Celeron N4020 и 4 ГБ. В этом случае следует отметить, что он имеет операционную систему Windows 10 и весит всего 1.8 кг, что позволяет нам с комфортом переносить его в любом месте из одного места в другое.

Ноутбук ASUS ZenBook 14 UX433

Фото: market.yandex.ru

Экран ультрабука ZenBook 14 выполнен в максимально компактном корпусе, чтобы ничто не отвлекало взгляд пользователя от великолепного изображения. Добиться этого удалось благодаря невероятно узкой экранной рамке2. Ее толщина составляет всего 2,9 мм по бокам, 3,3 мм внизу и 6,1 мм над экраном (чтобы вместить встроенную камеру). Для творческой работы требуется высококачественный дисплей, и именно таким наделен ZenBook 14. Четкое изображение в высоком разрешении, широкие углы обзора и яркие, реалистичные цвета – превосходные характеристики самого экрана дополнены эксклюзивными технологиями ASUS, такими как Splendid и Tru2Life Video, которые служат для оптимальной настройки его параметров под различные типы отображаемого контента. Компактность ультрабука ZenBook 14 никоим образом не сказывается на его производительности, ведь он предназначен для того, чтобы служить в качестве мощного инструмента для творческой работы. Создание сложных документов, глубинный анализ данных, ретуширование фотографий, редактирование видеороликов и, в моменты отдыха, немножко игр — ZenBook 14 справится с любыми задачами благодаря новейшему процессору Intel Core и другим высокопроизводительным компонентам.

Ноутбук ASUS ZenBook 14 UX433

Для продуктивной работы

Как и любая компьютерная платформа, Windows 10 предназначена не только для развлечения, но и для продуктивной работы. Вот некоторые из лучших приложений для использования во время работы.

Копировать пространство

Копирование и вставка невероятно удобны и просты. Однако, если вам нужно перемещать много контента, постоянное переключение между приложениями может быстро стать неприятным.

Попробуйте вместо этого использовать Copy Space. Это универсальный буфер обмена, в котором можно хранить сразу несколько элементов. Все ваши копии отсортированы по категориям и могут синхронизироваться между всеми вашими устройствами.

Drawboard PDF (8 долларов США)

Одно из самых больших раздражений PDF-файлов — это отсутствие возможностей редактирования. Хотя Drawboard PDF не позволяет редактировать текст, вы можете рисовать повсюду в файлах PDF, чтобы аннотировать их. Цель состоит в том, чтобы уменьшить количество раз, которое вам нужно будет распечатать на листе, чтобы делать на нем заметки.

Он также включает в себя некоторые другие полезные инструменты, в том числе возможность объединять и переупорядочивать документы, измерять длину и углы, а также накладывать сетки и другие шаблоны.

Читатель и редактор Xodo PDF

Бесплатное приложение для чтения и редактирования PDF Xodo — это впечатляюще полнофункциональное приложение для работы с PDF.

Вы можете писать на документах, комментировать в режиме реального времени с другими пользователями и делать заметки на пустых документах, чтобы потом распечатать их. Есть даже ночной режим, поэтому вы можете работать ночью, не напрягая глаз.

Bing переводчик

Google Translate — не единственное шоу в городе. Есть много отличных приложений для перевода. Один из лучших — продукт Microsoft.

Качество перевода инструмента Microsoft такое же хорошее, как и у Google Translate, он работает в автономном режиме и будет удобно размещаться на панели задач для легкого доступа.

OneNote

Microsoft больше не выпускает приложение OneNote как отдельное настольное приложение; вам нужно будет установить версию Microsoft Store.

К счастью, он такой же полнофункциональный, как и его предшественник — давние пользователи OneNote не должны заметить большой разницы.

Code Writer

Вы ищете простые в использовании приложения для редактирования кода? Code Writer поможет вам.

Он существует с первых дней появления Windows 8 и приобрел преданных поклонников. Он поставляется с активной подсветкой синтаксиса, поддерживает более 20 типов файлов и имеет живую плитку, которая отображает как имена, так и состояния сохранения ваших открытых документов.

Интересно, что он также поддерживает несколько облачных сервисов хранения, поэтому вы можете брать свой проект с собой куда угодно.

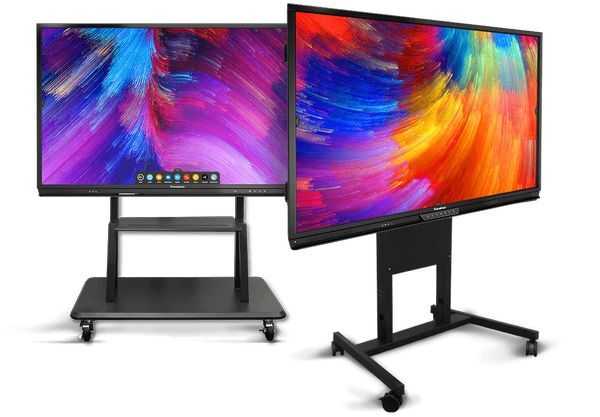

Свойства интерактивных панелей

Интерактивная панель — это сенсорный экран высокой четкости, который работает как планшет. Панели выпускаются со встроенным компьютером, поэтому не требуют дополнительного подключения к ПК. Они обладают высоким разрешением, что позволяет учителям отказаться от стандартной классной доски.

Интерактивные панели Promethean из серии Elements

Устройство подходит для решения различных учебных задач:

1. Минимум: отобразить тему и материал урока, нарисовать схемы, показать презентацию, редактировать и изменять контент.
2. Максимум: превратить урок в увлекательную компьютерную игру, конференцию, где все участники активно обмениваются мультимедийными файлами, решают задания в режиме совместной работы.

Технология мультитач позволяет управлять контентом на экране сразу нескольким пользователям одновременно рукой или с помощью стилуса.

Качество изображения на интерактивной панели не зависит от освещения в классе.

Дисплей рассчитан на 50 000 учебных часов, это примерно 35 лет работы.

Аппаратное обеспечение

Аппаратная архитектура HMI-устройства выполнена наподобие стандартных персональных компьютеров, только в большинстве случаев используется флеш-память вместо жесткого диска (по причине габаритов последнего). Стандартные аппаратные решения включают в себя:

• 32-битный РИСК-процессор;
• ОЗУ SDRAM (не сильного большого объема);
• Flash-EEPROM память (встроенная), где хранятся операционная система и накопленная пользовательская информация;
• Разные порты расширения и интерфейсы для подключения внешних устройств.

По аппаратной степени сложности HMI-устройства возможно расположить в следующей градации (от худшего к лучшему):

• Панель кнопочная – управляется с помощью физических кнопок, информация подается на индикаторах или жидкокристаллическом экране.
• Дисплей текстовый – представляет собой панель с визуальным отображением информации в виде мнемосхем или текста. Сама программа может выполняться непосредственно в панели либо просто сразу передаваться нужному контроллеру.
• Панель графическая – то же, что и предыдущая, только текст и мнемосхемы заменены на рисованные пиктограммы;
• Панель сенсорная – имеет чувствительный к нажатию дисплей, посредством которого одновременно и происходит ввод данных и отображение информации;
• Компьютер промышленный – больше всего походит на современный сервер, но, как правило, обладает специализированным интерфейсом и находится в перманентном подключении к промышленной сети. Корпус его обычно защищен от вредных воздействий.

Рейтинг интерактивных досок

Современные модели интерактивных досок – это неограниченные возможности, как для образовательного процесса, так и рабочего. При отборе лучших моделей мы проконсультировались с экспертами в области такого оборудования, изучили уровень спроса, чтобы найти самые востребованные марки.

Далее сопоставили претендентов на ряд характеристик:

• Вид устройства;
• Технология используемого сенсора;
• Диагональ, габариты;
• Функционал;
• Программное обеспечение;
• Разрешение картинки, сенсора;
• Надежность сборки.

Проблемными местами многих моделей оказались скромный ресурс лампы, недостаточная надежность сборки, крепежного элемента, медленное срабатывание на прикосновения. Эти показатели помогли отсеять товары сомнительного качества. А отзывы покупателей определили сильные, слабые стороны оставшихся номинантов.

Основные характеристики

Самыми важными характеристиками для панели оператора будут являться:

• Размер и вид дисплея – размер может варьироваться от скромного 128х128 точек на дюйм до внушительно 1024х768 (и даже больше). Количество отображаемых им цветов может исчисляться от 2-х (монохромные) до 16 миллионов (24 бита). Данные параметры заметно влияют на удобство пользования.
• Организация управления – может быть использован прозрачный сенсорный дисплей (емкостный или резисторный) вкупе с физическими кнопками или манипуляторами, кои размещаются на передней части. А также может быть использован и полностью сенсорный экран, с которого непосредственно и осуществляется управление. Однако, полностью сенсорных экранов не бывает – производитель всегда встраивает в корпус физическую кнопку аварийной остановки всех процессов.
• Число встроенных сетевых интерфейсов и используемых протоколов связи – их количество будет зависеть от возможностей установленной операционной системы. Стандартом здесь могут выступать Profibus DP, Industrial Ethernet либо Modbus RTU/TCP.
• Установленная степень защиты – для передней части это европейский стандарт IP65, для остальных частей — IP20. Однако, существуют образцы, в которых все части защищены по стандарту IP67 – это может быть связано со сложностями монтажа.
• Быстрота отклика интегрированной флеш-памяти и быстродействие процессора – эти характеристики влияют на скорость обработки и передачи данных.
• Использованный тип матрицы в сенсоре – от этого параметра будет зависеть точность установки курсора на экране, чувствительность нажатия и время отклика на него.

Лучшие портативные мониторы 2023 года: вторые экраны, которые можно использовать где угодно

Размер портативных мониторов варьируется от 14 до 17 дюймов, хотя большинство из них имеют максимальное разрешение Full HD (1920 x 1080), поэтому выбор большего экрана не обязательно даст вам больше места на экране для панелей редактирования изображений и панелей инструментов. В большинстве портативных мониторов также используется технология экрана IPS, обеспечивающая максимально возможную точность цветопередачи и контрастности, а также постоянное качество изображения независимо от угла обзора. Все мониторы в этом рейтинге являются IPS-дисплеями, поэтому, какой бы экран ни пришелся вам по душе, вы можете быть уверены в удовлетворительных впечатлениях от просмотра.

Так что независимо от того, работаете ли вы дома или редактируете изображения в пути, не ограничивайтесь областью экрана вашего ноутбука, планшета или телефона — добавьте портативный монитор и наблюдайте большую картину, сохраняя при этом полную мобильность.

Грубая и точная чувствительность

Интерфейс пользователя на основе координатного указателя (манипулятор мышь, трекбол или TouchPad) имеет две различные формы активности. К первому типу относятся такие задачи, как выбор и рукописный ввод текста, что требует особенной точности позиционирования указателя и концентрации внимания пользователя.

Другой тип включает задачи, связанные с выбором команд из меню. В последнем случае от указателя не требуется особой точности, а действия оператора не требуют напряжения. Интерфейс пользователя зачастую обеспечивает различные механизмы для того, чтобы отличать эти два типа действий. Например, в Palm OS имеется отдельная область для рисования. Система Windows для настольных компьютеров использует левую кнопку мыши для выбора иконки, а правую для выполнения команды.

Естественным желанием было бы сохранить это различие в ручных компьютерах и определить тактильное перо для точных операций, связанных с рисованием, а палец — для выбора из меню. Резистивная сенсорная панель не дает возможности отличить действие контактного пера от надавливания пальцем.

Емкостные и индуктивные сенсорные панели способны обеспечить решение этой проблемы, поскольку их использование взаимно не исключает друг друга. Можно создать гибрид сенсорной индуктивно-емкостной панели, которая будет иметь в совокупности лучшие показатели по точности, чем резистивная панель и будет обладать возможностью отличать указание пальцем от указания тактильным пером. Применение гибрида индуктивно-емкостной сенсорной панели может значительно расширить возможности человеко-машинного интерфейса.

Другой новой особенностью в интерфейсах портативных приборов является рукописный ввод текста с помощью пальца. Многие современные портативные приборы имеют интерфейс для рукописного ввода текста, реализуемый с помощью ручки или контактного пера.

Компания Synaptics выпустила для китайского рынка персональных компьютеров устройство рукописного ввода текста QuikStroke.

В состав устройства входит TouchPad, обеспечивающий рукописный ввод символов.

Исследования, проведенные компанией Synapsics вместе со своими партнерами, показали, что палец является неплохим инструментом для рукописного ввода текста, если устройство ввода хорошо адаптировано. Емкостная сенсорная панель очень удобна для ввода информации с помощью пальца.

В одном из исследований стандартная клавиатурная тастатура была заменена на емкостную сенсорную панель. Работа с сенсорной панелью поддерживалась специальным программным обеспечением, позволяющим различать рукописный ввод цифр набора номера. Тесты на реальных пользователях показали, что такой интерфейс способен обеспечивать легкий набор номера. С помощью той же панели можно легко достичь и рукописного ввода символов, в то время как при использовании для той же цели клавиатуры требуются достаточно сложные для пользователя манипуляции с клавишами.

Другим достоинством пальцевого рукописного ввода цифр на мобильном телефоне является то, что набор можно производить, не глядя на дисплей. Использование емкостной сенсорной панели в мобильных телефонах вместо поля клавиш позволяет не только расширить возможности для удобства ввода, но и разработать более компактную конструкцию устройства.

Технологии сенсорных экранов

Разработано несколько технологий сенсорных экранов, которые имеют свои
достоинства и недостатки. Поэтому сенсорные экраны, выполненные по различным
технологиям, имеют свои области применения. Далее рассмотрены современные
технологии сенсорных экранов.

Резистивный сенсорный экран

Резистивный сенсорный экран состоит из стеклянной или акриловой панели, которая
покрыта электрически проводящим слоем и резистивным слоем. Тонкие слои
разделяются невидимыми разделительными точками. При работе через панель проходит
электрический ток. Когда к панели прикладывается давление, слои прижимаются друг
к другу, вызывая изменение электрического тока. В результате регистрируется
событие касания.

Резистивные сенсорные экраны, в общем, наиболее удобны. Несмотря на то, что
прозрачность резистивного сенсорного экрана меньше, чем в сенсорных экранах
других типов, резистивные экраны наиболее долговечны и могут работать в
неблагоприятной рабочей обстановке. Резистивные сенсорные экраны рекомендуются
для торговых терминалов, ресторанов, автоматизированных систем управления,
медицинских учреждений и т.д.

Достоинства:

• Высокая разрешающая способность касания.
• Возможность работы с любым пером.
• Устойчивость к воздействию грязи, пыли, воды или света, так как экран
  герметизирован. Даже глубокие царапины не влияют на точность устройства.
• Высокая долговечность: экраны прошли испытания, эквивалентные 35 млн
  касаний.

• Недостаточная прозрачность — 75%.
• Возможность повреждения резистивных слоев острыми объектами, а также износ
  этих слоев со временем.

Сенсорный экран с поверхностными акустическими волнами

Технология поверхностных акустических волн (Surface Acoustic Wave — SAW)
позволяет создать наиболее совершенные сенсорные экраны. Она опирается на
передачу звуковых волн по прозрачной стеклянной панели, на которой расположены
наборы передатчиков и отражателей. Когда палец касается экрана, акустические
волны абсорбируются (поглощаются) и в этой точке регистрируется событие касания.

Так как вся панель изготовлена из стекла, здесь нет подверженных износу
слоев, что позволяет разработать наиболее живучие и наиболее прозрачные
сенсорные экраны. Сенсорные экраны с поверхностными акустическими волнами
рекомендуются для общественных информационных киосков, компьютерного обучения
или других применений с интенсивным трафиком.

Достоинства:

• Высокая разрешающая способность касания (максимум 4096х4096 точек).
• Высокая прозрачность.
• Отсутствие дрейфа, что устраняет необходимость частой рекалибровки.
• Большая долговечность: сенсорный экран прошел испытания, эквивалентные 50
  млн касаний.

• Экрана необходимо касаться пальцем теплой руки или мягким пером. Карандаш
  или ручка здесь не годятся.
• Экран герметизирован неполностью, поэтому на его работу влияет пыльная,
  грязная или влажная среда.

Емкостной сенсорный экран

Емкостной сенсорный экран состоит из стеклянной панели с покрытием из
емкостного, т.е. способного сохранять электрический заряд, материала. Датчики,
расположенные в углах панели, измеряют емкость человека, который пальцем
касается покрытия. По изменению емкости, которое вызывает изменение частоты
генератора, регистрируются координаты X и Y события касания.

Емкостные сенсорные экраны отличаются долговечностью и имеют высокую
прозрачность. Они используются в самых разнообразных применениях, от ресторанов
и торговых терминалов до промышленных систем управления и информационных
киосков.

Достоинства:

• Высокая разрешающая способность касания.
• Высокая прозрачность.
• Большая долговечность: сенсорный экран прошел испытания, эквивалентные 20
  млн касаний..
• Нечувствительность к пыли, жировым отпечаткам и влажности.

Сенсорная панель

Для портативных компьютеров вместо сенсорного экрана часто применяется так
называемая сенсорная панель (touch pad). Она может быть встроена в
клавиатуру компьютера, либо подключается вместо мыши. Для управления позицией
курсора на экране пользователь перемещает палец по поверхности сенсорной панели.
Освоение работы с сенсорной панелью требует некоторого времени. В таких панелях
применяется емкостной датчик или датчик с поверхностными акустическими волнами.

Общая информация по сенсорным панельным контроллерам

Сенсорные приспособления относятся к категории бюджетных контроллеров. Представляют собой современное оборудование, которое применимо к классу интерфейса человек-машина.

Имеющиеся рекомендации:

• ИТП и ЦТП;
• управление хладоустановками, инкубаторами, термокамерами и другими климатическими приспособлениями;
• применение в водозаборных системах;
• установка в вентиляционных системах;
• монтаж на территории котельных;
• на конвейерах, станках и других автоматизированных установках локального типа;
• мобильные и удаленные системы.

Отличительные характеристики:

• работают на базе такой операционной системы как Linux;
• возможность осуществления прямой работы с другими портами контроллеров (позволяет осуществить подключение устройств, которые имеют нестандартный интерфейс или тип);
• действующие протоколы обмена – ОВЕН, ModBus (ASCII, RTU);
• управление при помощи сенсорного экрана;
• встроенные часы, показывающие реальное время;
• возможность переключения режимов работы на программном уровне при использовании универсальных интерфейсов (RS-232/RS-485);
• в корпусе может находиться ПЛК и графическая панель оператора;
• на лицевой панели можно обнаружить место, предназначенное для подключения к сети;
• доступ в интернет отсутствует;
• применение единой среды программирования для алгоритмов управления и работы с программами визуализации;
• собственная память, которую можно расширить при необходимости.

Модельный ряд имеет такие характеристики:

1. Степень защиты – IP.
2. Температурный режим – от 0 до +60 градусов.
3. Напряжение – от 12 до 28 В.
4. Мощность – максимальная 10 Вт.
5. Корпус и лицевая панель выполнены из прочного пластика.
6. Охлаждение – пассивное.

Правила эксплуатации:

1. Необходимо соблюдать приемлемый температурный режим в помещении.
2. Помещения и шкафы должны относиться к наивысшей взрывобезопасной категории. Категорически неприемлемо наличие газов и агрессивных паров.
3. Не должно быть конденсата влаги. Максимальный показатель влажности воздуха при температуре +25 градусов – от 10 до 90%.
4. Предел атмосферного давления – от 84 до 106,7 кПа.

Конструктивные особенности:

1. Панель устройства изготовлена в виде щитка. Популярные производители выпускают собственные модели, которые разнятся по функциональным возможностям и габаритам.
2. Для расширения количества точек для вывода и ввода, понадобится вспомогательный модуль (внешний) для каждого из используемых интерфейсов.

Другие инновации компании Synaptics в области сенсорных технологий

Компания Synaptics (
www.synaptics.com) была образована в 1986 году. Первым удачным изделием компании, давшим ей известность на компьютерном рынке, была встраиваемая в клавиатуру ноутбуков сенсорная панель TouchPad. Начиная с 1994 года компанией продано более миллиона изделий TouchPad. Характерной особенностью Synaptics является комплексный подход при реализации новых изделий. Компания занимается не только разработкой конструкции и технологии новых сенсорных устройств ввода информации для компьютеров и мобильных связных устройств, но также разрабатывает заказные микросхемы контроллеров для их управления и программное обеспечение для этих устройств. Программное обеспечение Synaptics для распознавания рукописного текста, используемое в сенсорных устройствах ввода, нашло применение и в почтовых отделениях США для распознавания рукописных адресов на конвертах.

Возможно, вам также будет интересно

Статьи данных номеров доступны только в pdf-формате. Вы можете заказать старые номера журнала «Компоненты и технологии» в редакции. Извините за доставленные неудобства.

Введение В операциях цифровой обработки сигналов особое внимание уделяется цифровой фильтрации, которая в среднем занимает до половины всего объема вычислений. В узком смысле цифровой фильтр — это частотно-избирательная цепь, обеспечивающая селекцию цифровых сигналов по частоте . После выполнения цифровой фильтрации мы, как правило, получаем интересующий нас сигнал, то есть сигнал, несущий нужную нам информацию в

Платформа IntraSCADA — это новое поколение программного обеспечения, которое сочетает в себе проверенные возможности HMI/SCADA, используемые тысячами организаций по всему миру, с новыми расширенными функциями, обеспечивающими лучшие в своем классе результаты. Система IntraSCADA разработана на основе современных веб-технологий. Мощные инструменты конфигурирования и богатые возможности визуализации позволяют легко разрабатывать проекты любого масштаба и сложности. 26 мая компания «Интра» провела вебинар, посвященный возможностям и преимуществам этой системы.
Сервер IntraSCADA устанавливается и …

Рейтинг лучших продуктов для распределительных систем

EATON XV102

Устройство обладает несколькими модификациями, что позволяет выбрать продукт, который подойдет для конкретных целей или задач. Корпус изготавливается из прочного пластика, что предотвращает случайное повреждение. Вся информация отображается в графическом виде, это дает возможность лучше следить за изменениями.

Средняя цена: от 42 000 рублей.

сенсорный панельный контроллер EATON XV102

Достоинства:

• Скорость обработки данных;
• Хорошая цена;
• Удобный дисплей;
• Графическое отображение информации;
• Подойдет для распределительных систем;
• Несколько модификаций;
• Прочный корпус;
• Отзывчивый сенсор;
• Присутствуют все необходимые разъемы.

Недостатки:

ОВЕН СПК207

Компактное и эффективное устройство, которое подойдет для установки в различных системах. Работает на качественном процессоре с тактовой частотой 600 МГц. Главное достоинство этого прибора – объединенная функция ПЛК с графической панелью, что позволяет не только следить за информацией, но и изменять ее.

Для большего удобства присутствуют вспомогательные кнопки, которые обладают светодиодной индикацией. Работает на операционной системе Linux. Продукт обладает встроенными часами, которые позволяют создавать системы, где необходимо проводить управление в режиме реального времени. Продукт может использоваться в различных сферах, в том числе АСУ водоканалов и системах HVAC.

Средняя цена: от 35 000 рублей.

сенсорный панельный контроллер ОВЕН СПК207

Достоинства:

• Понятный интерфейс;
• Простота регулировки;
• Долговечность;
• Производительность;
• Универсальное использование;
• Встроенный контроллер;
• Поддерживает флеш-накопитель.

Недостатки:

Acer T272HLbmjjz

Ключевые характеристики:

• Интуитивно понятный ЖК-дисплей с десятиточечным сенсорным вводом и быстрым временем отклика
• Простое подключение планшета или смартфона без калибровки или настройки
• Порты DVI и HDMI

На вершине нашего списка располагается широкоформатный 27-дюймовый монитор от Acer, который оснащен интуитивно понятным ЖК-дисплеем, включая 10-точечный мультитач и сверхбыстрое время отклика. Девайс предоставляет все возможности сенсорного управления — от игр до просмотра веб-страниц, от работы до дизайна — и все это с помощью кончиков ваших пальцев!

Разрешение монитора — 1080p. Хотя на сегодняшний день это самый минимум, который стоит ожидать от любого нового средства визуализации, FullHD по-прежнему высоко ценится и выдает четкие и ясные изображения в различных приложениях, будь то работа над проектами или обычный просмотр Netflix после напряженного дня. Вы также можете легко подключить мобильное устройство для потоковой передачи контента прямо на экран, не прибегая к сложнейшим процедурам настройки.

Всё это, конечно, хорошо, но монитор не оборудован динамиками, что может представлять собой проблему. Также не стоит забывать, что для активации сенсорных функций нужно подключить 2 кабеля.

Плюсы:

• Отличная яркость, цвет и четкость;
• Совместим с Windows 8 или новее;
• Можно повесить на стену.

Минусы:
