Выбор кабеля «витая пара» для интернета

Маркировка кабеля витая пара

DisplayPort

Как и HDMI, DisplayPort — это медиаинтерфейс, который передает как видео, так и аудиосигналы вместе, он был разработан для замены VGA и DVI. В настоящее время DisplayPort в основном используется для подключения устройств (например, компьютера) к мониторам, поэтому вы можете увидеть его только среди других типов мониторных кабелей.

Существует несколько версий DisplayPort, но все кабели DisplayPort совместимы со всеми устройствами DisplayPort. Скорость будет ограничена самой низкой версией DisplayPort, поддерживаемой между устройством и кабелем. Посмотрите на эти кабельные сертификаты DisplayPort:

• RBR (пониженная скорость передачи): до 810 МБ / с.
• HBR (высокая скорость передачи): до 1350 МБ / с.
• HBR2 (высокая скорость передачи 2): до 2700 МБ / с.
• HBR3 (высокая скорость передачи 3): до 4050 МБ / с.

DisplayPort совместим с HDMI и USB с использованием адаптеров. Существует также Mini DisplayPort , который в основном использовался в старых устройствах Apple, выпущенных до 2011 года.

Thunderbolt

Кабели Thunderbolt предназначены для подключения внешних устройств к компьютеру. В основном они используются в устройствах Apple, выпущенных в 2011 году и позже. Подробнее о кабелях, адаптерах и портах для устройств Apple читайте в нашем полезном руководстве

Кабели Thunderbolt 1 и Thunderbolt 2 используют тот же разъем, что и Mini DisplayPort, и все соединения Thunderbolt 1 и Thunderbolt 2 совместимы с соединениями Mini DisplayPort

Кабели Thunderbolt 3 используют тот же разъем, что и USB-C, и все соединения Thunderbolt 3 совместимы с соединениями USB-C.Thunderbolt 3 также совместим с Thunderbolt 1 и Thunderbolt 2 с помощью адаптеров

Коаксиальный кабель и используемые разъемы

Этот тип провода является наиболее старым из проводников. Этот шнур имеет одну несущую медную или алюминиевую жилу, которая покрыта толстым слоем изоляционного материала. Далее идет экран, выполненный в виде ленты, опоясывающей центральную жилу ил алюминия или меди. Верхним внешним слоем идет оболочка, защищающая жилы от повреждений, изготавливаемая из полиэтилена или поливинилхлорида. Существует несколько разновидностей такого кабеля, применяемого для ЛВС:

• 10Base 5 — толстая разновидность проводника, с сечением 12 мм и общим сопротивлением 50 Ом для 8-й категории и 75 Ом для 11-й. Скорость передачи данных не превышает 10 Мбит/с на расстояния между конечными узлами до 500 метров.
• 10Base 2 — тонкий, около 6 мм в диаметре, наиболее распространен для организации домашних или небольших офисных сетей. Его сопротивление 50 Ом, но максимальная длина составляет 185 метров при скорости 10 Мбит/с.

Благодаря хорошей изоляции сигнал в проводнике практически не гасится, т.е. пакеты не теряются, и не нужны дополнительные алгоритмы проверки, переданной или принятой информации. Единственным недостатком является довольно высокая стоимость производства и низкая скорость, поэтому впоследствии он был вытеснен «витой парой».

Как подключать Интернет с помощью сетевого кабеля

Чтобы получить 100-мегабитную скорость, следует воспользоваться 2 парами из 4 — зелёной и оранжевой. Остальные две применяются для подсоединения другого компьютера. Возможно также разделение проводника на 2 части. Таким образом можно получить двойной кабель. Но следует учесть, что параметры такого изделия будут идентичны как у одинарного. При использовании подобного элемента могут значительно ухудшиться качество и скорость передачи данных.

Важно! При осуществлении обжима не соблюдая требования стандартов при подключении к сети, может возникнуть ошибка. Это выразится потерей передаваемых данных или в неработоспособности проводника (данный показатель может напрямую зависеть от длины кабеля)

Чтобы определить правильность и эффективность обжатия изделия, необходимо воспользоваться специальным кабельным тестером. Данное устройство состоит из передатчика и приёмника, которые идут в комплекте. При помощи первого прибора осуществляется подача сигнала на каждую из жил проводника, а также дублируется передача индикацией благодаря наличию светодиодов на самом приёмнике. Если происходит загорание всех 8 индикаторов, тогда это говорит о том, что обжим проводника выполнен верно.

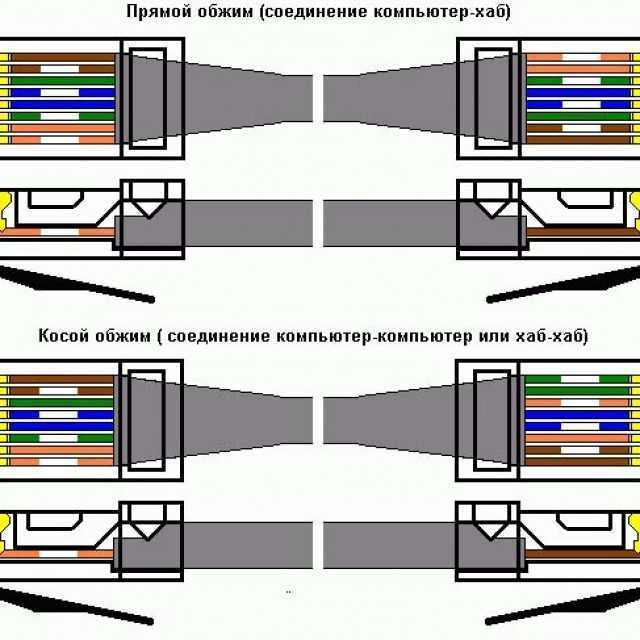

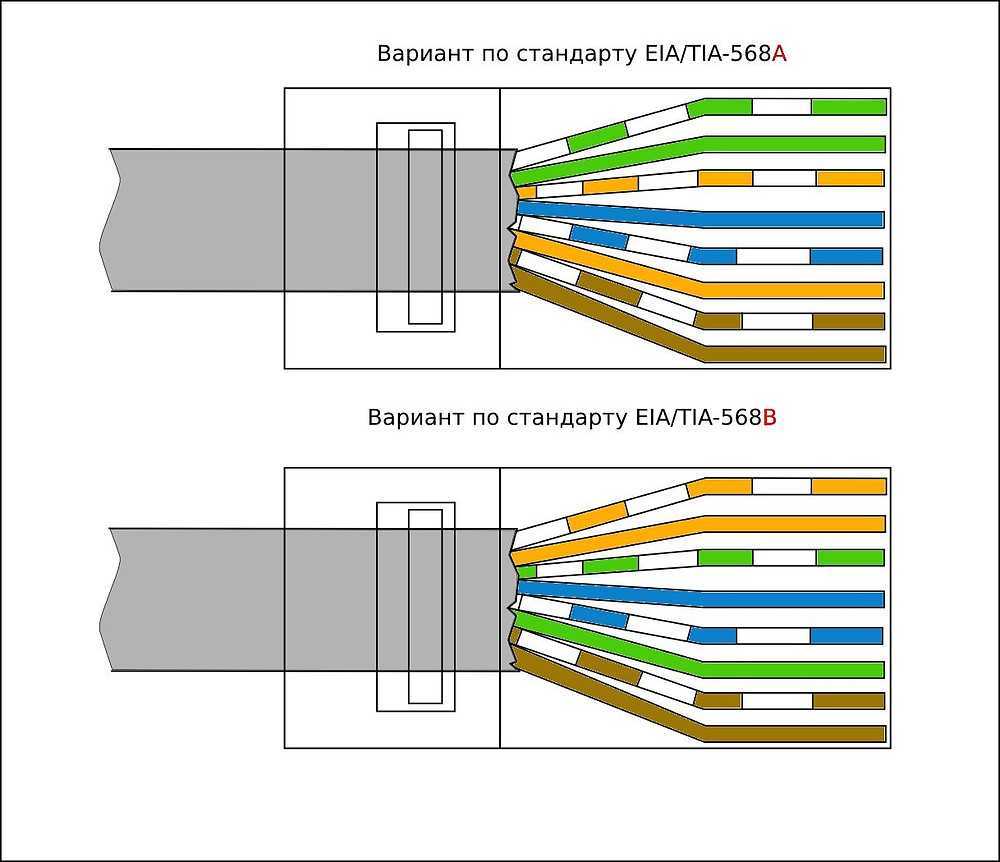

Существуют несколько вариантов выбора схемы перекрёстного соединения жил. Однако они ограничиваются Power over Ethernet по стандарту IEEE 802.3af-2003. Данный вариант функционирует автоматически, если жилы в кабеле подсоединяются один к одному.

На этом все. Главное при монтаже любого провода — не допускать изгибов, составляющих более восьми внешних диаметров. Сильный изгиб может стать причиной увеличения наводок или приведет к разрушению самого кабеля.

Сетевой кабель типа «витая пара»

На данный момент самый популярный вид кабеля в сфере передачи информации. Его популярность обусловлена простотой конструкции, относительной легкостью монтажа и высокой скоростью соединения. В мире существует несколько разновидностей кабелей типа «витая пара». Для облегчения выбора нужного провода специалистами была разработана международная классификация кабелей, согласно которой все сведения о проводе можно узнать после прочтения аббревиатуры.

За фундамент взяли формулу: A/ABB, где условно «ВВ» обозначает вид скрутки, «А» перед дробью указывает на наличие экрана, после дроби – наличие индивидуального защитного экрана каждой пары.

В зависимости от типа защиты, вместо «А» вставляются следующие обозначения:

• U – unshielded, отсутствие защиты;
• F – foil, фольга;
• S – screening, оплетка из металлической проволоки (только общий экран). Чаще всего производители заменяют проволоку на прозрачную пленку.

В зависимости от типа скрутки, «ВВ» заменяется на:

• ТР – жилы скручены попарно;
• TQ – жилы скручены четверками.

Примеры чтения маркировки:

• U/UTP – кабель без защитного экрана, провода покрыты простым пластиком;
• U/FTP – у кабеля имеется отдельный экранный слой каждой пары, общего экрана нет;
• F/UTP – провод с одним общим фольгированным экраном;
• F/FTP – провод с внешним экраном из фольги, и индивидуальным для каждой пары;
• S/UTP – провод имеет только внешний экранный слой из медной оплетки;
• S/FTP – провод защищен одним внешним экранным слоем из медной оплетки и индивидуальными фольгированными экранами для каждой пары;
• SF/UTP – провод имеет два внешних экранных слоя: один из медной оплетки, второй из фольги;
• SF/FTP – провод имеет два внешних защитных слоя (медная оплетка, фольга) и индивидуальный слой из фольги для каждой пары.

Наша традиционная классификация немного отличается от международной.

В отличии от оптоволокна, у провода из витых пар есть ограничение по длине. На расстоянии более 100 м подключить объекты в одну сеть не получится, для этого понадобится дополнительное оборудование в виде модемов, серверов и т.д.

Перед началом монтажа данного вида кабеля, рекомендуется изучить способы соединения витой пары между собой.

Почему витая пара?

В сетевой инфраструктуре используют несколько видов кабелей для интернета:

1. Коаксиальный – используется в радиосвязи, системах автоматики, охранных системах, видеонаблюдении и телевещании. Работает по принципу передачи радиочастотных электрических сигналов.
2. Оптоволоконный – используется для передачи информации на огромные расстояния с более высокой скоростью, чем в радиоэлектронных средствах связи. Работает по принципу переноса света внутри себя, с помощью полного внутреннего отражения.
3. Витая пара – используется в кабельных системах, в телекоммуникационных и компьютерных сетях. Работает по принципу соединения двух узлов и использования разделенных сред для передачи информации в различных направлениях.

Витопарный кабель представляет собой несколько пар изолированных проводников, скрученных между собой со своим шагом скрутки, покрытых изоляцией из полипропилена или полиэтилена. Если кабель высокого качества (об этом чуть ниже), изоляция состоит из вспененного полиэтилена и тефлона. Это защищает от высоких диэлектрических потерь и при эксплуатации в условиях повышенного температурного режима.

Дополнительно в витой паре пятой категории может применяться защитный экран от электромагнитных помех, а также использоваться «разрывная нить» для удобства разрывания изоляции при вытягивании, и для защиты от разрыва. Сердцевина проводника – монолитная медная жила (0,4-0,6 мм) или несколько пар жил в связке.

На концах провода используют штекер 8P8C (в народе прижилось название стандарта RJ45, что немного неверно) для соединения сетевых устройств в локальных вычислительных сетях LAN, то есть компьютеров, роутеров, коммутаторов, хабов и прочих.

По цвету изоляции легко распознать предназначение кабеля:

• черный – приспособлен к влиянию наружных факторов (воздух, сырость);
• оранжевый – говорит о стойкости материала изоляции к высоким температурам и горению;
• светло-серый – используется для прокладки внутри зданий, домов, квартир, офисов.

Ethernet

Кабели Ethernet используются для создания локальных вычислительных сетей. В большинстве случаев они используются для подключения маршрутизаторов к модемам и компьютерам, хотя вы также можете соединить два устройства напрямую, используя перекрестный Ethernet-кабель

Если вы когда-либо пытались установить или починить домашний маршрутизатор Wi-Fi, вы, скорее всего, имели дело с компьютерным кабелем Ethernet. Он выглядит уникально, поэтому его легко отличить от различных типов кабелей

В настоящее время кабели Ethernet бывают нескольких видов:

• 10BASE-T Ethernet – самый старый и базовый тип, поддерживает скорость передачи данных до 1,25 МБ/с.
• 100BASE-TX Ethernet (т.е. Fast Ethernet ) также является более старой разновидностью Ethernet и поддерживает скорость передачи данных до 12,5 МБ/с.
• 1000BASE-T Ethernet (т.е. Gigabit Ethernet ) – наиболее распространенный тип Ethernet, используемый в домах на момент написания этой статьи. Он поддерживает скорость передачи данных до 125 МБ/с.
• 10GBASE-T Ethernet (т.е. 10 Gigabit Ethernet ) использует проводку Cat6 (в отличие от Cat5 или Cat5e в предыдущих версиях) для поддержки скорости передачи данных до 1,25 ГБ/с.

Примечание: Существуют еще более быстрые разновидности Ethernet, вплоть до Terabit Ethernet, но они пока не предназначены для бытового использования, поэтому вы с ними не столкнетесь

На этом все! Типы компьютерных шнуров, приведенные в этой статье, составляют 99% всех кабелей, которые вы, скорее всего, найдете у себя дома

Хотите углубить свои знания? Узнайте, зачем нужно настраивать USB over Ethernet и как передавать питание по Ethernet

SATA (Serial Advanced Technology Attachment)

Новые жесткие диски в основном предпочитают порты SATA портам IDE. Фактически, SATA был разработан для того, чтобы стать преемником IDE, и он им стал. По сравнению с IDE, SATA обеспечивает более высокую скорость передачи данных. Ваша материнская плата должна быть совместима с SATA; к счастью, большинство из них совместимы

Стандартный кабель SATA можно определить по двум разъемам, каждый из которых имеет 7 контактов и пустую выемку. Он выглядит как L-образная форма

Примечание: Если вы покупаете жесткий диск, вы также можете приобрести соединение PCIe. Наше руководство PCIe vs. Руководство по SATA поможет вам решить, какой из них лучше купить

Популярные вопросы по подключению и выбору кабеля

Вариант 1: на мониторе и компьютере есть один и тот же интерфейс (HDMI или Display Port)

Пожалуй, это наиболее благоприятный вариант. В общем случае, достаточно купить стандартный HDMI кабель (например), подключить устройства с помощью него и включить их. Никакой дополнительной настройки не требуется: на монитор сразу же подается изображение.

Классический HDMI кабель

Важно!

При «горячем» подключение HDMI может сгореть порт! Как этого избежать, и что делать (если не работает монитор/ТВ по HDMI) рассказано в этой инструкции.

Вариант 2: на устройствах разные интерфейсы. Например, на ноутбуке HDMI, на мониторе VGA.

Этот вариант сложнее.

Здесь необходим помимо кабеля, купить специальный переходник (иногда стоимость таких переходников достигает 30% от нового монитора!). Лучше и кабель, и переходник покупать в комплекте (от одного производителя).

Также учтите, что старые ПК/ноутбуки с VGA/DVI разъемами могут просто не «выдать» картинку высокого разрешения, если вы к ним захотите подключить большой монитор/ТВ.

Переходник HDMI — VGA

Переходник Display Port — HDMI

В продаже сейчас достаточно много переходников, которые обеспечивают взаимодействие разных интерфейсов между собой (VGA, Display Port, HDMI, DVI, USB Type-C).

Практически любой переходник можно заказать за «бесценок» в китайском онлайн-магазине

Как к ноутбуку подключить больше одного монитора

Довольно популярный вопрос.

Обычно у большинства ноутбуков есть только один порт HDMI (VGA), и, разумеется, подключить по нему можно только один дисплей. Для подключения второго дисплея — понадобиться спец. адаптер (своего рода аналог внешней видеокарты).

Подключается такой адаптер к обычному USB-порту: на выходе есть VGA и HDMI интерфейсы (см. фото ). Ссылку на инструкцию с более подробной настройкой оставляю ниже.

Как подключить два монитора к компьютеру (или ноутбуку) — см. инструкцию

Внешний вид адаптера

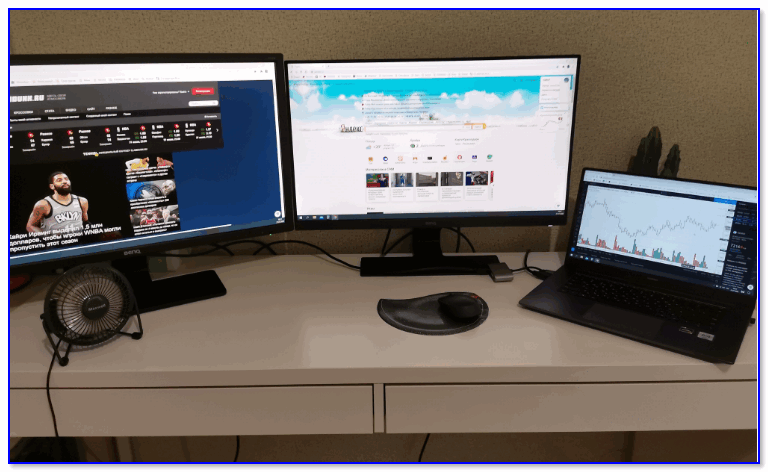

К ноутбуку подключено 2 монитора!

А что, если я возьму разные версии разъёма HDMI

Если имеется ввиду форм-фактор — т.е. Micro и классический размер разъемов, то, чтобы их соединить нужен спец. кабель (возможно, переходник).

Если речь идет о том, чтобы видеокарту, поддерживающую стандарт HDMI 1.4 (с 3D), скажем, подключить к монитору с HDMI 1.2 — то устройства будут работать по стандарту HDMI 1.2 (без поддержки 3D).

Важна ли длина кабеля? Какому интерфейсу отдать предпочтение?

Да, длина кабеля имеет большое значение. Чем длиннее кабель — тем слабее сигнал, тем больше вероятность появления различных помех и т.д. Скажем, в общем случае нежелательно, чтобы его длина превышала 1,5÷3 м.

Конечно, на длину влияет еще выбранный вами интерфейс. Скажем, интерфейс HDMI позволяет использовать кабель длиной до 10 метров (а с усилителем и до 25-30!). В то время, как тот же VGA — кабель, длиннее 3 м. может существенно «испортить» картинку.

Что насчет качества, то сегодня одну из лучших картинок обеспечивают HDMI и Display Port (разрешение вплоть до 4K, при одновременной передаче аудио-сигнала, и при практически полном отсутствии помех).

Классический USB и USB Type C

Кстати, на новых ноутбуках и ПК можно встретить разъем USB Type C . Он, конечно, пока не получил широкого применения, но выглядит многообещающе.

Позволяет на «горячую» подключать монитор к ПК, одновременно передается аудио- видео-сигналы. В некоторых случаях, даже дополнительного питания монитору не требуется — хватает питания от USB-порта.

PS

Возможно, вам будет полезна статья о том, как правильно подключить монитор к ноутбуку (инструкция по шагам).

Источник

HDMI (мультимедийный интерфейс высокой четкости)

Передачи высокой четкости в настоящее время являются стандартом для высококачественного видео. В отличие от VGA и DVI, которые передают только видеосигналы, HDMI передает видео- и аудиосигналы вместе. Эти сигналы являются цифровыми, поэтому HDMI совместим только с новыми устройствами.(Узнайте больше о типах видеокабелей!)

Соединения HDMI бывают пяти типов:

• Тип A – самый популярный. Этот разъем можно определить по 19 контактам на головке. Тип A совместим с одноканальными соединениями DVI-D.
• Тип B больше, чем тип A, и имеет 29 контактов на головке. Тип B совместим с двухканальными соединениями DVI-D. Этот тип встречается нечасто, если вообще встречается.
• Type C (Mini) – это 19-контактный разъем, который чаще всего используется в портативных устройствах, таких как видеокамеры и цифровые камеры.
• Тип D (Micro) также имеет 19 контактов и похож на кабель Micro-USB. Он чаще всего используется для мобильных устройств, включая смартфоны и планшеты.
• Тип E гораздо больше и имеет механизм блокировки. В основном используется в автомобильной промышленности.

Прокладка интернет-кабеля

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам.

И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

1. Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться;
2. Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения;
3. Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера;
4. Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля;
5. Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров;
6. Фиксируется кабель хомутами, скобами, другим накидными фиксаторами;
7. Обжим сетевого кабеля всегда проводится только специальными инструментами.

Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера.

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt.ru подробно писал. Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

Коаксиальный провод

Самый первый кабель, созданный для подключения интернета. Запатентован в 1880 году, используется для передачи высокочастотных сигналов. В современности редко применяется, но совсем исключить его невозможно.

Устройство выглядит следующим образом:

• Состоит он из центрального проводника.
• Окружает проводник изоляция из плотного слоя.
• Далее идёт медная или алюминиевая оплётка.
• Снаружи покрывает резиновый изолирующий слой в несколько миллиметров.

Делится на два типа: толстый и тонкий. Каждая разновидность используется в зависимости от среды применения. Специфика такого провода – повышенная гибкость и быстрота затухания сигнала. Поэтому скорость передачи не рассчитана на большие расстояния, в максимуме достигает 10 мбит/с.

Сейчас коаксиальный тип не используется для интернета из-за слишком маленькой скорости. Единственная сфера применения – кабельное телевидение. Однако оно также постепенно пропадает, так как современные роутеры позволяют устанавливать беспроводное телевидение.

Виды разъёмов интернет-кабелей для коаксиального провода представляет большую коллекцию, состоящую из:

• BNC-коннектора, устанавливаемый на концах провода, чтобы подключиться к другим коннекторам.
• BNC T-образной формы. Это тройник, чтобы подключить устройство к магистрали. Содержит три разъёма, один из которых необходим для сетевой карты.
• BNC бареллового типа необходим, если связь между магистралями разорвана или необходимо увеличить длину.
• BNC терминатор. Это заглушка, блокирующая распространение сигнала. Требуется два заземлённых терминатора, чтобы сеть функционировала нормально.

VGA (массив видео графики)

Созданный еще в 1980-х годах соединительный кабель VGA является одним из самых старых типов кабелей для мониторов компьютеров. Это аналоговый кабель видеосигнала, поэтому он потерял популярность из-за перехода мира на цифровые видеосигналы. Тем не менее, если вы посмотрите на любую видеокарту или дисплейное устройство, есть большая вероятность, что вы увидите порт VGA.

Соединения VGA могут быть идентифицированы 15 контактами, расположенными в 3 рядах по 5 в каждом ряду. Каждая строка соответствует 3 различным цветным каналам, используемым на дисплее: красный, зеленый и синий.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

• UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
• FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
• SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

• UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
• FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
• SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

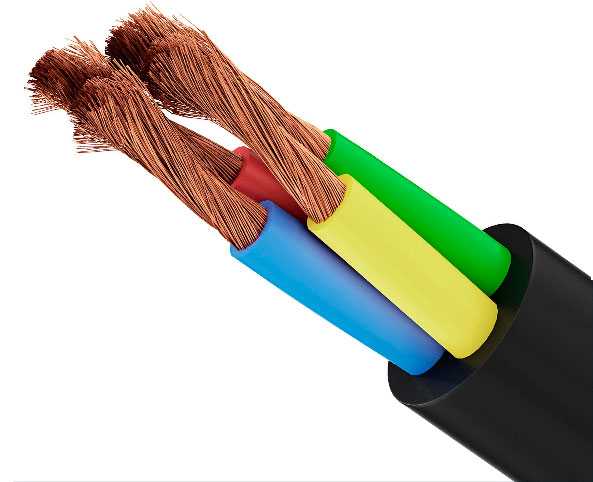

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

1. АВВГ. Бывает многожильным или одножильным алюминиевым.
2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

1. АВББШв. Внутри жилы из алюминия.
2. ВББШвнг. Не горит.
3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Заключение

Мы рассмотрели основные типы кабелей и использующихся с ними коннекторов, встречающихся в центрах обработки данных. Кабели и коннекторы, используемые в ЦОД, являются важными элементами инфраструктуры и обеспечивают надежную связь между оборудованием. Они выступают в роли «артерий» и «вен» для данных, обеспечивая высокую скорость передачи и минимальные задержки. В целом, правильный выбор и эксплуатация этих элементов СКС является необходимой составляющей в эффективном функционировании дата-центра.

НЛО прилетело и оставило здесь промокод для читателей нашего блога:

— 15% на все тарифы VDS (кроме тарифа Прогрев) — HABRFIRSTVDS.
