Автомобильный проектор

О чувстве меры

Группа канадских ученых провела в 2015 году серию экспериментов и доказала, что при переизбытке визуальной информации человек в 7–10 процентах случаев пропускает наиболее важную информацию или воспринимает ее искаженно. И предостерегли общественность относительно необдуманного использования AR-HUD

По мнению ученых, увеличение объема информации, получаемой водителем, размывает его внимание и концентрацию. Производители систем, в свою очередь, позиционируют их как устройства, повышающие безопасность

Незамысловатые HUD для различных автомобилей сегодня можно купить в магазине за умеренные деньги. Изделия многих известных производителей дают качественную картинку.

Незамысловатые HUD для различных автомобилей сегодня можно купить в магазине за умеренные деньги. Изделия многих известных производителей дают качественную картинку.

Новый тренд в отображении автомобильной информации — 3D-дисплеи. Важные данные представляются объемными, а потому более заметны для водителя.

Новый тренд в отображении автомобильной информации — 3D-дисплеи. Важные данные представляются объемными, а потому более заметны для водителя.

А истина лежит где-то посередине. Полезность HUD зависит от чувства меры — и создателей, и водителя, у которого есть возможность добавлять или убирать выводимые данные, оставляя только те, что действительно нужны.

Принцип работы HUD

Проекционный дисплей легко установить в автомобиль самостоятельно. Для этого достаточно подключить устройство к прикуривателю или штатному диагностическому порту OBD-II, после чего проектор закрепляют на нескользящем коврике и приступают к использованию.

Суть работы сводится к использованию протокола системы внутренней диагностики автомобиля OBD-II. Стандарт интерфейса OBD позволяет проводить бортовую диагностику и считывать информацию о текущей работе двигателя, трансмиссии и других элементов автомобиля. Проекционные экраны разработаны таким образом, чтобы соответствовать нормам стандарта и в автоматическом режиме получать требуемые данные.

HUD с интеграцией навигации и контролем уровня топлива

Best Head Up Display For Cars FAQ:

Q: How does head up display work?

A: HUDs were originally developed for aviation reasons, but they’re just as useful to drivers on the floor.

They work by treating your windshield as a display screen and projecting images about it. Occasionally, your windshield should be coated with a particular film to make the display easier visible.

Q: Are HUDs safe?

A: Yes, HUDs are secure to use. Once you’re used to using one, your driving is likely to be safer than it was. It is because a head up display enables you to keep a better eye on your speed, or navigation guidelines, without having to look aside from the road.

To make a better, safer, and more user-friendly experience, the Department of Transportation announced that all new vehicles would be required to have a driver-assist system by 2022. That doesn’t mean that HUDs will be banned, but rather that they will have to pass certain requirements in order to meet the 2022 deadline. The DOT also announced that HUDs must be able to detect and respond to objects in the environment and to allow drivers to operate the vehicle while the HUD is active. In addition, the HUD’s display should never cause glare or discomfort to the user.

Q: Do you need a special windshield for the Heads Up Display?

A: Technically, the heads-up display feature is a part of the dashboard that reflects vital data, such as speed and navigational directions, onto the windshield. And because the heads-up display projects from the dashboard, there’s no concern that a windshield restoration or replacement will influence the performance of the system.

However, if your car has a built-in heads-up display, your windshield glass may have a particular film or optics-enhancing plastic to prevent image distortion or secondary reflection. We need to check before repairing.

Share Your Love

Дополняем реальность

Дальнейшее развитие HUD связано с применением дополненной реальности (augmented reality, AR). К делу подключается штатная электроника автомобиля, умеющая анализировать окружающую обстановку и распознавать ее элементы — разметку, пешеходов, дорожные знаки, транспортные средства, направление движения объектов, их скорости и ускорения. А если заглянуть еще чуть дальше в будущее, с HUD смогут контактировать сервисы общения между автомобилями (Car-to-Car) и с инфраструктурой (Car-to-X).

Для систем нового поколения устоялось общее обозначение AR-HUD. К разработкам приступили в начале века, и вскоре многие компании доложили о готовности устройств к внедрению. Объ­единяет их возможность добавлять к данным, поступающим от OBD, оперативные сведения о дорожной обстановке.

https://youtube.com/watch?v=BWa2-UUsHV8

Лучший результат: двойная система ACECAR

ACECAR

Эти HUD, ставшие популярными среди пилотов ВВС, начинают появляться повсюду. К счастью, вы можете легко получить все лучшие функции из Система отображения на лобовом стекле ACECAR независимо от того, что вы водите. Это «двойное устройство», поскольку оно может собирать данные с порта OBD2 вашего автомобиля или с помощью GPS.

После установки вы получите показания скорости и оборотов, MPG, предупреждения о превышении скорости, температуру воды, напряжение аккумулятора и некоторые другие параметры. Его также можно настроить, так что вы можете выбрать, что вы делаете или не видите на лобовом стекле. Здесь есть всего понемногу, но не слишком дорого.

Что это такое

Если дословно переводить понятие HUD, которое у нас воспринимают как проектор лобового стекла, то здесь подразумевается дисплей поднятой головы. То есть человек, не опуская и не поворачивая голову, может получать необходимые ему сведения прямо с ветрового стекла.

Специалисты доказали, что проектор, установленный в машину, положительно влияет на уровень безопасности, снижает аварийность, обеспечивает большую концентрацию водителя на дороге. Это объективно пошло на пользу автомобилистам, поскольку удалось минимизировать необходимость отвлекаться на приборную панель или центральную консоль, чтобы считать ту или иную информацию. Всё перед глазами. При этом современные дисплеи позволяют настраивать и выбирать, что конкретно будет выводиться на стекло.

Подобные разработки активно внедрялись в автомобильное производство. Сегодня существует обширный список разных систем и усовершенствованных дисплеев. Они позволяют отображать на стекле следующую информацию:

• показатели тахометра;
• данные со спидометра;
• информацию круиз-контроля;
• боковые перегрузки;
• работы головной оптики;
• температуру жидкости охлаждения;
• пройденное количество километров;
• текущий расход топлива;
• количество оставшегося горючего;
• информацию о навигации;
• данные с инфракрасной камеры ночного видения и пр.

Устройство включается в себя светодиодный дисплей повышенной яркости и специальных креплений. С их помощью девайс устанавливается на приборную панель, а далее проецирует информацию на внутреннюю поверхность ветрового стекла автомобиля.

Дополнительно в комплектации предусматривается специальная плёнка из тонкого материала. Она монтируется на само лобовое стекло и позволяет принимать информацию с проектора.

HUD дисплеи изначально были доступны только в дорогих автомобилях и в топ комплектации. Сейчас же подобные проекторы выпускает целый ряд компаний. Производители автомобильных гаджетов предлагают широкий ассортимент проекторов. Среди них есть как простые модели с минимальным функционалом, так и устройства с высокими возможностями и широким перечнем отображаемой информации. При этом их стоимость вполне приемлемая и адекватная, что позволяет поклонникам тюнинга и технических новинок установить проектор даже на свою относительно недорогую машину.

Виды проекционных дисплеев

В зависимости от способа установки и конструктивных особенностей различают три основных вида проекционных дисплеев для автомобиля:

• штатный;
• проекционный;
• мобильный.

Штатный HUD — дополнительная опция, которая “докупается” при покупке автомобиля. Как правило, устройство устанавливают над панелью приборов, при этом водитель может самостоятельно изменять положение проекции на лобовом стекле. Количество отображаемых параметров зависит от технической оснащенности автомобиля. Машины среднего и премиум сегмента сигнализируют о дорожных знаках, скоростном режиме на дорогах и даже о пешеходах. Главный недостаток — высокая стоимость системы.

Проекционный HUD — популярный тип переносного устройства для отображения параметров на лобовое стекло. К ключевым преимуществам относится возможность перемещения проектора, легкость самостоятельной настройки и подключения, разнообразие приборов и их доступность.

Популярный проекционный дисплей Garmin

Мобильный HUD — простой в использовании и настройке портативный проектор. Его можно установить в любом подходящем месте и настроить качество отображения параметров. Для получения данных необходимо подключать устройство к мобильному телефону с помощью беспроводной сети или USB кабеля. Вся информация передается на лобовое стекло из мобильного, поэтому требуется устанавливать дополнительное программное обеспечение. Из недостатков — ограниченное количество показателей и плохое качество изображения.

Принцип проекции данных с мобильного телефона

Проекция информации об автомобиле и режиме движения на лобовое стекло не является функцией первой необходимости. Но техническое решение значительно упрощает процесс езды и позволяет водителю сосредоточиться исключительно на дороге.

Полтора ведра

Head-up-дисплеи в то время новинкой не были. Например, немецкая компания Continental — мировой лидер в их производстве — устанавливала HUD в автомобили BMW, Audi и Mercedes с 2003 года. Традиционные устройства отображения информации на лобовом стекле — очень сложные приборы с изогнутыми зеркалами и сферической оптикой

И что критически важно, требующие большого объема, примерно 18 л — полтора обычных ведра! А ведь разместить эти полтора ведра нужно в районе рулевого колеса — одной из самых значимых точек автомобиля. Поэтому HUD оснащаются большие дорогие авто, которые изначально спроектированы с местом под дисплей

Неудивительно, что за установку проекционного дисплея в дилерских центрах немецких автомарок с вас попросят не меньше 100 000 рублей. Ну а на обычных машинах классический HUD не увидишь.

Виталий Пономарев Основатель и CEO компании WayRay, изобретатель Обучался в Российской академии народного хозяйства и государственной службы при Президенте Российской Федерации по специальностям «экономика», «управление инновационными проектами». В 2012 году основал проект WayRay, который за четыре года превратился в международную компанию с офисами в России, Швейцарии и США. В 2020 году вошел в топ-100 выдающихся инноваторов Швейцарии по версии газеты L’Hebdo.

А как в самолетах?

Авиация без HUD сегодня немыслима. Система позволяет компактно представить кучу информации, которая раскидана по дюжине обычных дисплеев (HDD — head-down display), и актуализировать подборку данных в зависимости от текущего этапа полета.

Типичные HUD самолетов отображают скорость, высоту, линию горизонта, углы разворота и кренов, курс, индикатор скольжения и так далее. Устройство очень полезно в условиях плохой видимости и незаменимо при посадке. На фото: HUD Боинга‑737–800.

Подробнее о дополненной и виртуальной реальности в автомобилях читайте (и смотрите видео) в этой публикации.

Фото: фирмы-производители Проекция на стекле: как это работает и нужно ли на самом деле

Проекция на лобовое стекло с помощью смартфона

Как работает простейший проектор изображения на лобовое стекло?

Для того, чтобы опробовать работу смартфона в качестве Head-up-display, можно просто положить работающий смартфон на панель в районе нижней части лобового стекла. Даже днем блики отражения будут присутствовать.

Одна беда: изображение будет в зеркальном отражении. Есть приложения, которые позволяют отображать скорость автомобиля в зеркальном виде, чтобы на лобовом стекле показывалась информация о скорости автомобиля в нормальном виде.

Такие приложения могут отображать информацию о приближении пунктов контроля скоростного режима или другую информацию согласно предлагаемому меню.

Есть совсем упрощенные, но эффективные приложения на базе гугл-карт, например, показанное на рисунке:

Без лишней информации, но сбиться с верной дороги в темное время суток сложно.

Какие основные недостатки такого применения смартфона?

Во-первых, возможность использования только в темное время суток. Светимости экрана смартфона недостаточно, чтобы превысить уровень освещения снаружи лобового стекла. Это основной принцип достаточной видимости отраженного от смартфона изображения.

Второй, достаточно важный фактор: перегрев смартфона, особенно в холодное время года, так как он находится в зоне обогрева лобового стекла. Для предотвращения этого негативного фактора придумали специальные коврики.

Такие коврики делают конструкцию неустойчивой, изображение «катается» по лобовому стеклу, особенно на поворотах.

Есть и еще один недостаток. Он связан с особенностью конструкции лобового стекла, а именно, его многослойностью. Отраженное изображение также будет многослойным. Даже, если идеально совпадают коэффициенты преломления света для различных слоев стекла, отражение будет идти от двух переходов сред: внутреннего и внешнего.

Не очень приятный эффект. Такие же недостатки имеются и в предлагаемом дополнительном оборудовании для систем HUD.

Немного истории

Проекционные или HUD дисплеи, которые сейчас активно внедряются в конструкцию автомобилей, изначально создавались вовсе не для машин. И даже не для других наземных транспортных средств.

Первый прототип проектора использовали в авиации. Оборудование предназначалось для установки в шлем пилота, который смог бы получать все необходимые данные перед собой, а не отвлекаться на панель приборов внутри кабины самолёта.

Разработка быстро завоевала популярность и стала невероятно востребованной. Это не удивительно, поскольку скорости в военной авиации огромные, и каждая доля секунды имеет большое значение. Вывод информации на шлем позволил решить целый ряд имеющихся проблем.

Уникальная технология не оставалась долго незамеченной в гражданском мире. Первыми, кто среди автомобильных компаний решили использовать HUD дисплеи в машинах, стали немецкие разработчики из BMW. Им удалось с помощью набора датчиков выводить большой объём информации непосредственно на лобовое стекло. Далее это решение подхватили другие автопроизводители.

Conclusion:

If money is not a problem, Navdy is the only option that can provide a complete set of modern design experience. In addition to an impressive dedicated large screen, it also offers more driving information than other products on our list. Of course, this is connected to Navdy with your smartphone, using a third-party application. But it achieves the feat of controlling best heads up display with smartphones through gestures.

Outside Navdy, Garmin offers a decent product and a more affordable price, although the smartphone’s functionality is significantly compromised. Arpenkin is also the right choice.

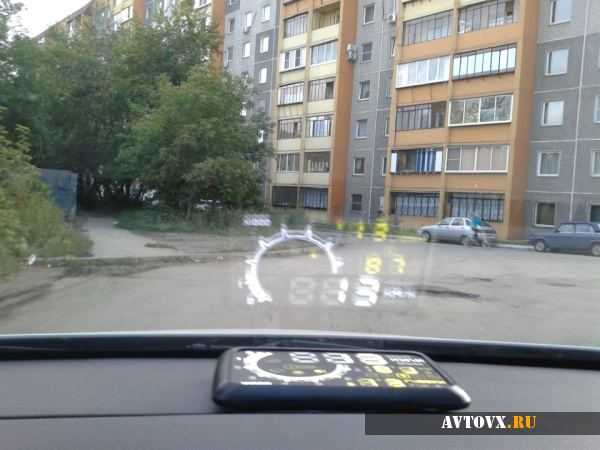

Установка проектора

Такое можно сказать о тех проекторах, которые подключаются к прикуривателю. В этом случае владельцу автомобиля необходимо только подключить кабель питания, а также совершить закрепление светодиодного дисплея.

После чего таким проектором можно начинать спокойно пользоваться. Но перед этим необходимо наклеить специальную плёнку, которая идёт в комплекте с проектором, на лобовое стекло

Очень важно отнестись к этому моменту максимально внимательно и серьёзно, первым делом следует проверить лобовое стекло. Для того, чтобы плёнка работала, как следует, лобовое стекло не должно иметь каких-либо царапин, шероховатостей и других повреждений

Только при наличии ровного лобового стекла без повреждений возможна качественная проекция.

Способ, при котором проектор подключается бортовому компьютеру, является наиболее сложным методом подключения, поэтому его лучше всего доверять профессионалам. Например, подключить проектор к бортовому компьютеру вам могут в любом автосервисе, причём стоить это будет недорого. Следует также учитывать тот момент, что если автомобиль ещё находится на гарантии, то такое подключение может быть нежелательным.

Однако, если вы хорошо ладите с техникой и разбираетесь в современной электронике, а ещё лучше имеете опыт подключение каких-либо сложных устройств, тогда вы и сами можете попробовать подключить проектор к бортовому компьютеру. Но если вы не уверены в своих силах, лучше просто не рисковать и не тратить собственное время, а сразу обратиться к тем людям, которые смогут сделать это максимально быстро и максимально просто.

4. Autopmall C1

• Размер: 42x110x77 мм
• Напряжение питания: 11-18 В.
• OBD2+GPS dual mode

Прибор от китайской компании Autopmall проецирует изображение на собственный экран, а затем уже на лобовое стекло. В результате получается гораздо более удобный для чтения дисплей, чем у многих HUD.

Экран дает быстрый доступ к важным данным, включая скорость, число оборотов в минуту, температуру ОЖ, расход топлива, и др.

Данной модели требуется подключение к порту OBD-II, и она работает только с совместимыми транспортными средствами, включая автомобили Dodge и Chrysler, некоторые легковые и грузовые автомобили Chevrolet, итальянские автомобили и несколько японских и корейских моделей. Так что перед покупкой на Aliexpress или на другой онлайн-площадке уточните, входит ли ваше авто в список совместимых с Autopmall C1.

Плюсы и минусы

четкий дисплей
простая установка

трудно найти в продаже в России, есть в фирменном магазине на Aliexpress

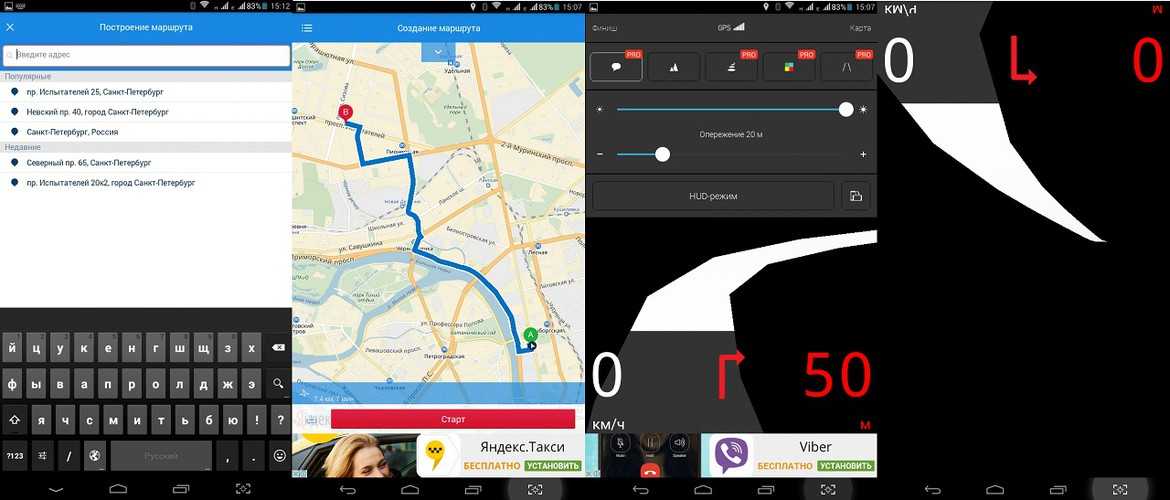

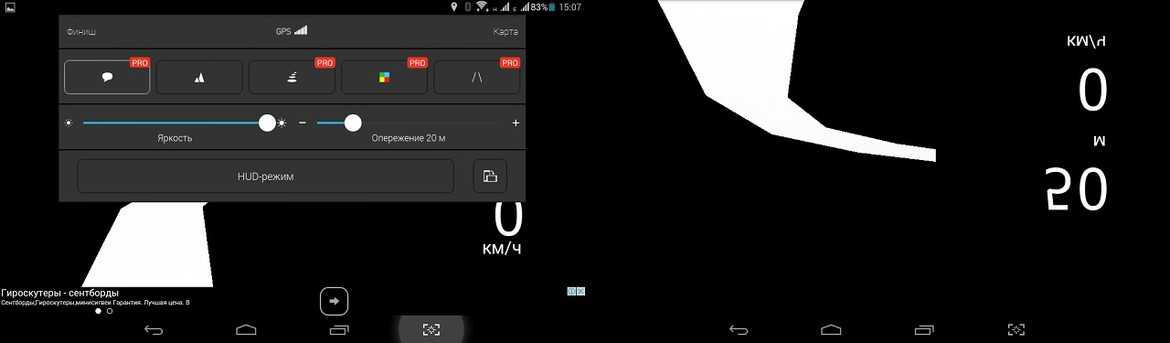

HUDWAY

Самая близкая имитация настоящих проекторов на стекло. В режиме навигации HUD на экран выводится изображение изгиба дороги, стрелкой указывается направление и расстояние до поворота, рядом отображаются данные скорости. Здесь можно настроить яркость экрана и опережение картинки (по умолчанию 20 м). Настройки цвета и подсказки — только в платной версии.

Программа полностью русифицирована, можно выбрать карты для работы — Google, OpenStreetMap или «Яндекс». При создании маршрута карты доступны в привычном виде, а в режиме поездки программа автоматически переходит к отображению для проецирования на стекло. В навигации возможна горизонтальная и вертикальная ориентация экрана (переключается вручную), при работе с меню и вводе адреса — только вертикально. Голосового поиска нет. Шрифты везде очень мелкие, в приложении много рекламы. В меню программа иногда подтормаживает, но не критично, без долгих зависаний.

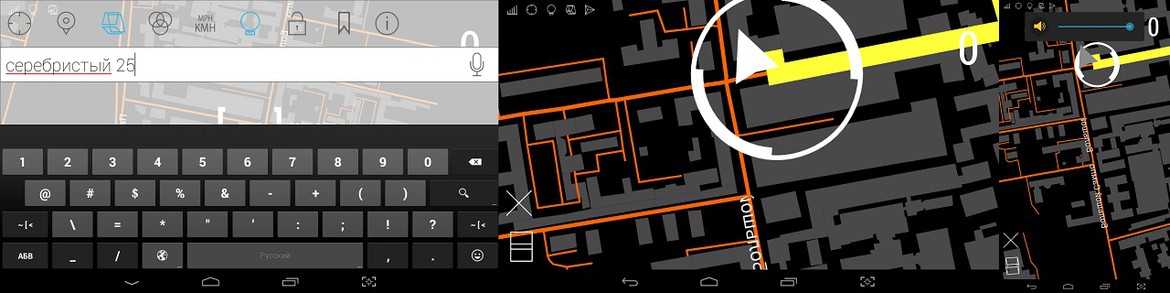

Corner HUD

Очень быстро позиционируется, быстрее даже чем Яндекс.Навигатор. Но при вводе адреса названия улиц не подсказываются, «лишние» буквы не затемняются. Появляются имена из «контактов» или точки POI. При попытке использовать голосовой поиск приложение вылетает с ошибкой. Шрифты в адресной строке тонкие, но достаточно крупные и читабельные. На экран выводится карта, она доступна и в режиме HUD.

Карта русифицирована, однако меню приложения только на английском. Карта схематичная, подписаны только основные улицы (что для изображения, которое все время висит перед глазами, совершенно правильно). Но настройки по выбору цветового оформления — только в платной версии. Для всех доступна и функция пошагового текстового описания маршрута. Приложение умеет автоматически менять ориентацию дисплея, но при повороте устройства зависает секунды на три с темным экраном. В приложении много встроенной рекламы.

Проекция на стекло

Многие автомобилисты жалуются на то, что на приборную панель постоянно необходимо отвлекать свой взгляд для того, чтобы узнать скорость или же какой-либо другой показатель. Это отвлекает от управления, а в ночное время, когда важна предельная концентрация, вообще может оказаться причиной аварии.

Сегодня на помощь водителям пришло решение, которое больше похоже на фантастику из фильмов. Все необходимые данные, начиная от цифр приборной панели, заканчивая GPS-навигацией, можно теперь увидеть прямо на своём стекле. Причём проекция на лобовом стекле

отображается чётко, она прозрачная, а регулировка яркости позволяет выставить этот параметр так, чтобы она не давила на зрение.

Разновидности проекции на стекло

На данный момент, существует несколько вариантов проекции на стекло

автомобиля:

• Штатная проекция на лобовое стекло
• Установка автомобильного проектора
• Проекция на стекло с помочью смартфона

Штатная проекция на лобовое стекло

Штатная проекция на лобовое стекло

, установленная заводом изготовителем автомобиля. Это дополнительная опция, предусмотренная на данный момент для ограниченного ряда автомобилей. В основном такими устройствами оборудованы автомобили премиум класса.

В штатных системах предусмотрен специальный проекционный дисплей

, который встроен в плоскость торпеды автомобиля, чтобы не мешать обзору водителя. Данный дисплей проецирует необходимую информацию налобовое стекло автомобиля , которое оклеено специальной пленкой для проекции.

Количество и набор приборов, отображаемых на лобовом стекле

, может настраиваться водителем через бортовой компьютер. Так же, на автомобилях со встроенной системой навигации, налобовом стекле может отображаться карта местности с проложенным маршрутом.

Обычно цифры и индикаторы выполнены очень стильно, поэтому складывается впечатление, что мы находимся в далеком будущем. Но это уже рядом с нами, и это – доступная реальность.

Яркость и контраст отображаемой на обовом стекле проекции

регулируется автоматически с помощью специально установленных датчиков, что бы избежать дискомфорта во время управления автомобилем.

Так же, все штатные автомобильные проекторы оснащены световой звуковой сигнализацией, которая будет предупреждать водителя о различных ситуациях.

Штатные проекционные устройства для автомобилей могут получать информацию о движении автомобиля от бортовой сети автомобиля, а так же при помощи GPS навигации.

Установка автомобильного проектора

Установка автомобильного проектора, подключаемого к диагностическому разъему автомобиля — это сравнительно недорогой способ заполучить проекцию на лобовое стекло

, при условии, что данная функция не предусмотрена в данной модели. Однако данный вариант требует дополнительной установки и настройки в сервисном центре, а такжеоклейку лобового стекла автомобиля специальной пленкой для проекции.

Так же, автомобильные проекторы занимают довольно много места в салоне автомобиля. Судя по размеру данных устройств, рассчитаны они в основном на грузовые автомобили, т.к. в легковушке такой аксессуар будет занимать довольно большую часть торпеды, а так же загораживать обзор водителю автомобиля.

Проекция на стекло с помочью смартфона

Самый дешевый, но наименее качественный способ – проекция на стекло

с помощью смартфона. Данный вариант не гарантирует корректность предоставленной информации, которая в свою очередь, ограничивается скоростью движения автомобиля.

Такой вариант подразумевает собой зеркальное отражение экрана смартфона на лобовом стекле

. При этом мобильный телефон должен быть крепко закреплен на торпеде автомобиля, заряд аккумулятора телефона очень быстро снижается за счет постоянно включенного экрана и модуля GPS, а так же, получаемое в итоге изображение на стекле автомобиля оставляет желать лучшего.

Не только польза, но и красота

Многие водители отмечают, что проекция на лобовое стекло

позволяет почувствовать удовольствие от полного контроля за дорогой без отвлечения на приборную доску. Возможно это так, однако в любом случае, наибольшее удовольствие вы получите от штатнойпроекции на лобовое стекло , нежели от «колхозных» проекторов, которые в любом случае будут создавать дополнительные неудобства при управлении автомобилем.

8. Hudway Drive

• Дисплей: 7,4 х 14,5 см, TFT LCD
• Поддержка: AirPlay и Miracast
• Разъёмы: Видеовход CVBS
• Размеры: 18,5 х 16,2 см
• Фокусное расстояние: 2,5 м
• Интерфейсы: Bluetooth

Это один из новейших автомобильных HUD-проекторов на рынке. Он позволяет отображать скорость и направление движения машины, а также показывает звонки и уведомления в мессенджерах прямо на приборной панели.

Hudway Drive использует Bluetooth-соединение с телефоном для расчета таких параметров, как скорость и местоположение автомобиля. Он может взаимодействовать с такими приложениями как Waze или Google Maps, чтобы предоставить владельцу маршруты навигации, местные ограничения скорости и обновления трафика. Информация отображается на прозрачном стеклянном экране с хорошими углами обзора.

В дополнение к Bluetooth можно напрямую подключить гаджет к автомобилю через USB-адаптер OBD-II, чтобы увидеть еще больше информации, такой как текущий расход топлива, температура и обороты двигателя.

А еще можно приобрести набор камер HUDWAY Drive Cameras Set (одна камера заднего вида + две боковые) или тепловую камеру Night Vision Camera и просматривать видео с них прямо на HUD.

Плюсы и минусы

функционал
можно подключить дополнительные внешние камеры
простая установка
можно просматривать информацию об авто и пользоваться функциями смартфона (смс, звонки и т.д.)

цена

Цена

Не стоит забывать, что развитие технологий идёт очень быстро, вот-вот ожидается выход абсолютно новых моделей проекторов следующего поколения, после выхода которых цены на уже существующие проекторы могут значительно снизиться. Поэтому в любом случае нас ожидает как выход новых, более усовершенствованных моделей проекторов, так и снижение цен на уже вышедшие.

Хочется верить, что данная статья была вам полезной, и благодаря ей, вы смогли узнать массу интересной информации, которая касается такого устройства, как проекторы. Возможно, в ближайшее время вы пожелаете сделать салон своего автомобиля лучше и удобнее, и приобретёте себе проектор.

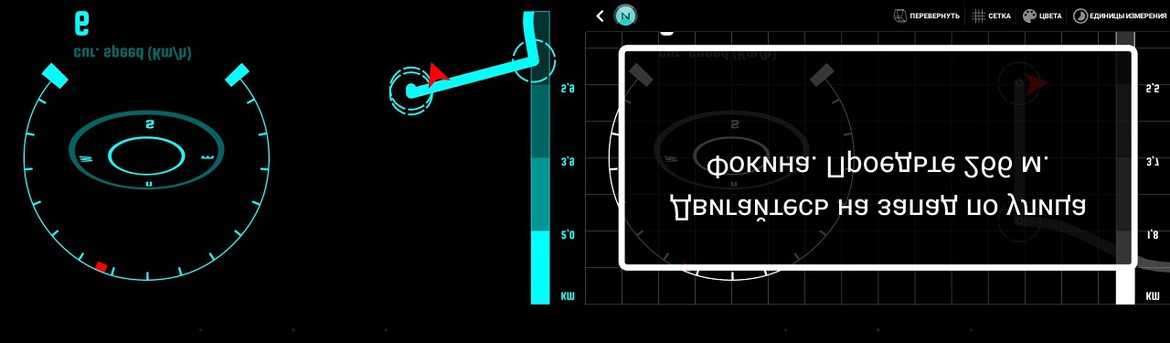

Navier HUD

Приложение умеет позиционироваться при слабом сигнале спутников, подхватывая по сотовым вышкам и A-GPS. Можно запустить навигацию, либо выбрать спидометр. Карта на экране не отображается — только кусочек линии маршрута и указатели поворотов с текстовыми подсказками. Навигация и меню настроек полностью русифицированы. Есть возможность выбора цвета спидометра, компаса и указателей маршрута. Имеется пункт установки ориентации экрана, но работает только горизонтальная.

Странно реализован ввод адреса: программа в виде «подсказок» берет имена из записной книжки телефона и известные ей точки POI. Названий улиц же вообще не появляется, адрес надо вводить полностью вручную. Голосовой поиск не работает, при нажатии на «микрофон» никакой реакции. Впрочем, свой город (у нас Санкт-Петербург) программа определяет, и можно начинать прямо с названия улицы. Шрифты в программе очень мелкие, их плохо видно даже на планшете.
