Введение

Эта страница поможет вам с навигацией по статьям о компьютерных сетях.

Что такое Протокол

В основе обмена данными по сети лежит передача электрических импульсов. Их можно преобразовать в
числа. Например высокое напряжение принять за 1 а низкое за 0.

Можно договориться о том какие наборы из единиц и нулей нужно посылать для успешного обмена информацией.

Это будет называться протоколом. Протолов может быть много и они могут вкладываться друг в друга.

Примеры: TCP, IP, UPD,

SSH
,

SCP
,

XRDP
,

VNC
,
FTP и другие.

Наивный пример протокола, который я написал для демонстрации сути того, чем является
протокол вы можете изучть

здесь

Распределение IP адресов

Так как IP адреса являются глобальными адресами и используются для построение сетей, которые могут потенциально объединять все компьютеры в мире такие как сеть интернет, то каждый компьютер должен иметь уникальный IP адрес во всем мире.

Если у нас будет несколько компьютеров с одним IP адресом, то мы не сможем понять к какому компьютеру  должны отправить наши данные. Чтобы обеспечить уникальность адресов в интернет, есть специальный подход, IP адреса нельзя брать любые какие вы хотите, а необходимо получить разрешение на использование IP адреса у Internet Assigned Number Authority (IANA), сейчас функции IANA реализуются корпорацией ICANN (Internet Corporation for Assigned Names and Numbers) — Корпорация Интернет для распределения имен и номеров. Именно эта организация отвечает за распределение IP адресов во всем мире.

Однако организация делает это не напрямую, а с помощью региональных регистраторов. В каждом регионе есть свой регистратор, который взаимодействует с  компанией ICANN и распределяет IP адреса. Россия и Европа относится к региональному регистратору RIPE.

Исправить ошибку IP-адреса 169

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Ниже приведены исправления, о которых мы поговорим в этой статье. Вам следует попробовать решения в указанном порядке.

1. Повторно подключите модем или маршрутизатор
2. Используйте средство устранения неполадок сети
3. Перенастройте свой IP-адрес
4. Перезапустите DHCP-клиент.
5. Переустановите сетевой адаптер
6. Сбросить IP-адрес и маску подсети

Поговорим о них подробнее.

1]Повторно подключите модем или маршрутизатор

Прежде чем переходить к более сложным решениям, попробуйте отключить и снова подключить модем или маршрутизатор и проверить, сохраняется ли проблема. В большинстве случаев ваш компьютер выбирает правильный IP-адрес, делая это.

2]Используйте средство устранения неполадок сети

Если повторное подключение модема или маршрутизатора не устранило проблему, попробуйте другой простой способ исправить ошибку IP-адреса 169, а именно использовать средство устранения неполадок сети.

Для этого нажмите Win + X> Настройки> Сеть и Интернет> Средство устранения неполадок сети. После этого следуйте инструкциям на экране для устранения неполадок в сети. С помощью средства устранения неполадок сети ваш компьютер автоматически обнаружит сетевую ошибку и устранит проблему.

После завершения устранения неполадок перезагрузите компьютер и попробуйте повторно подключиться к маршрутизатору или модему, надеюсь, ошибка IP-адреса 169 будет исправлена.

3]Перенастройте свой IP-адрес

Чтобы решить IP-адрес 169, мы собираемся перенастроить его настройки IP. В этом методе мы собираемся запросить новый IP-адрес для вашего компьютера.

Для этого запустите Run by Win + R, введите ncpa.cpl и нажмите Enter. Это перенаправит вас в окно сетевого подключения.

Щелкните правой кнопкой мыши сетевой адаптер, выберите «Свойства», снимите флажок «Протокол Интернета версии 6 (TCP / IPv6)» и нажмите «ОК».

Теперь мы собираемся использовать командную строку для перенастройки вашего IP-адреса. Запустите командную строку от имени администратора, выполнив поиск в строке поиска. Теперь введите следующие команды и одновременно нажмите Enter.

netsh winsock сбросить каталог netsh int ip reset reset.log ipconfig / release ipconfig / обновить

Наконец, перезагрузите компьютер, чтобы исправить ошибку IP-адреса 169.

4]Перезапустите DHCP-клиент.

Чтобы перезапустить протокол динамического управления хостом, нажмите Win + R, введите services.msc и нажмите OK. Прокрутите немного вниз, щелкните правой кнопкой мыши DHCP-клиент и выберите «Перезагрузить».

Теперь перезагрузите компьютер, чтобы исправить ошибку IP-адреса 169.

5]Переустановите сетевой адаптер.

Чтобы переустановить сетевой адаптер, запустите Диспетчер устройств, нажав Win + X> Диспетчер устройств.

Разверните Сетевой адаптер> щелкните правой кнопкой мыши адаптер беспроводной сети или Ethernet> Удалить устройство.

Перезагрузите компьютер, чтобы переустановить сетевой адаптер, или щелкните правой кнопкой мыши «Сетевой адаптер» и выберите «Сканировать на предмет изменений оборудования».

6]Сбросить IP-адрес и маску подсети

Если какой-либо из методов не устранил ошибку IP-адреса 169, попробуйте сбросить свой IP-адрес и маску подсети.

Для этого запустите Run by Win + R, введите ncpa.cpl и нажмите Enter. Это перенаправит вас в окно сетевого подключения.

Щелкните правой кнопкой мыши сетевой адаптер, выберите «Свойства», снимите флажок «Протокол Интернета версии 6 (TCP / IPv6)» и дважды щелкните значок «Протокол Интернета версии 4 (TCP / IPv4)».

Теперь выберите «Использовать следующий IP-адрес», измените свой IP-адрес на 192.168.0.1, маску подсети на 255.255.255.0 и оставьте поле «Шлюз по умолчанию» пустым.

Щелкните ОК, чтобы сохранить изменения.

Теперь попробуйте повторно подключить компьютер к сети и посмотреть, сохраняется ли ошибка IP-адреса 169.

Должно помочь!

.

Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)

Как подключиться к маршрутизатору 10.0.0.1

Доступ к маршрутизатору, использующему 10.0.0.1, так же прост, как и доступ по URL к любой веб-странице:

После загрузки этой страницы в веб-браузере открывается консоль администратора маршрутизатора, и вам будет предложено ввести пароль администратора и имя пользователя.

Частные IP-адреса, такие как 10.0.0.1, доступны только локально. Это означает, что вы не можете подключиться к 10.0.0.1 напрямую из-за пределов сети, как в Интернете.

Единственное исключение из этого правила – если ваша сеть настроена с общедоступным доменным именем или вы знаете IP-адрес вашей сети. Динамическая служба DNS является одним из способов получить доступ к сети из Интернета, используя общее имя.

БЕСКЛАССОВАЯ АДРЕСАЦИЯ

Хотя классовая адресация изначально использовалась на заре использования IPv4, быстро обнаружилась неэффективность этой жесткой схемы — кому на самом деле нужны 16 миллионов хостов в одной сети? Такие концепции, как CIDR и маскирование подсети переменной длины (VLSM), были созданы для обеспечения более эффективного распределения адресов и сетей IPv4.

В бесклассовой адресации все правила остаются прежними, за исключением одного: размера сетевой маски по умолчанию. При бесклассовой адресации маску сети можно изменить с размеров по умолчанию /8, /16 или /24, чтобы обеспечить необходимый размер сети. Например, обычной практикой является взять сеть класса A, такую ​​как сеть RFC 1918 10.0.0.0, и разбить эту большую сеть на более мелкие, более управляемые.сети. Таким образом, вместо одной сети из 16,7 миллионов хостов мы можем использовать маску /16 и создать 256 сетей по 65 534 хоста в каждой:

10.0.0.0/8 (8 N бит 24 H бит)	=	Одна сеть из 16 777 214 хостов (2 24 бита для хостов)	10.0.0.1–10.255.255.254
10.0.0.0/16 (16 N бит и 16 H бит)	=	Одна сеть из 65 534 хостов (2 16 — битных для хостов)	10.0.0.1–10.0.255.254
10.1.0.0/16	=	Одна сеть из 65 534 хостов	10.1.0.1–10.1.255.254
10.2.0.0/16	=	Одна сеть из 65 534 хостов	10.2.0.1–10.2.255.254
…
10.254.0.0/16	=	Одна сеть из 65 534 хостов	10.254.0.1–10.254.255.254
10.255.0.0/16	=	Одна сеть из 65 534 хостов	10.255.0.1–10.255.255.255

Мы можем доказать это, используя двоичный код, чтобы показать, что никакие другие правила IP-адресации не изменились:

		N/H биты	N бит	H биты
10.0.0.0/8	=	8 N и 24 H бит	00001010	00000000 00000000 00000000
10.0.0.0/16	=	16 N и 16 H бит	00001010 00000000	00000000 00000000
10.1.0.0/16	=	16 N и 16 H бит	00001010 00000001	00000000 00000000
10.2.0.0/16	=	16 N и 16 H бит	00001010 00000010	00000000 00000000
…
10.254.0.0/16	=	16 N и 16 H бит	00001010 11111110	00000000 00000000
10.255.0.0/16	=	16 N и 16 H бит	00001010 11111111	00000000 00000000

Правила для сети, действительного хоста и широковещательных адресов также не изменились. Если мы возьмем столбец из H бит выше и разобьем его дальше, мы получим следующее:

	Битовая часть адреса хоста
Адрес	Сетевой адрес (все 0 в битах H)	Диапазон действительных хостов	Широковещательный адрес (все 1 в H битах)
10.0.0.0/16	00000000 00000000 (10.0.0.0)	00000000 00000001–11111111 11111110 (10.0.0.1–10.0.255.254)	11111111 11111111 (10.0.255.255)
10.1.0.0/16	00000000 00000000 (10.1.0.0)	00000000 00000001–11111111 11111110 (10.1.0.1–10.1.255.254)	11111111 11111111 (10.1.255.255)

Другим распространенным случаем является использование сети класса A и использование маски по умолчанию класса C для создания 65 536 сетей по 254 хоста в каждой сети:

10.0.0.0/8 (8 N бит и 24 H бит)	=	Одна сеть из 16 777 214 хостов (2 24 бита для хостов)	10.0.0.1–10.255.255.254
10.0.0.0/24 (16 N и 16 H бит)	=	Одна сеть из 254 хостов (2 по 16 бит для хостов)	10.0.0.1–10.0.0.254
10.0.1.0/24	=	Одна сеть из 254 хостов	10.0.1.1–10.0.1.254
10.0.2.0/24	=	Одна сеть из 254 хостов	10.0.2.1–10.0.2.254
…
10.255.254.0/24	=	Одна сеть из 254 хостов	10.255.254.1–10.255.255.254
10.255.255.0/24	=	Одна сеть из 254 хостов	10.255.255.1–10.255.255.254

Третий распространенный случай — взять сеть класса B и использовать маску по умолчанию класса C для создания 256 сетей по 254 хоста в каждой сети:

172.16.0.0/16 (16 N бит и 16 H бит)	=	Одна сеть из 65 534 хостов (216 бит для хостов)	10.0.0.1–10.255.255.254
172.16.0.0/24 (16 N и 16 H бит)	=	Одна сеть из 254 хостов (28 бит для хостов)	172.16.0.1–172.16.0.254
172.16.1.0/24	=	Одна сеть из 254 хостов	172.16.1.1–172.16.1.254
172.16.2.0/24	=	Одна сеть из 254 хостов	172.16.2.1–172.16.2.254
…
172.16.254.0/24	=	Одна сеть из 254 хостов	172.16.254.1–172.16.255.254
172.16.255.0/24	=	Одна сеть из 254 хостов	172.16.255.1–172.16.255.254

Классы IP-сетей

Также, сколько бит используется сетевым ID и сколько бит доступно для идентификации хостов (интерфейсов) в этой сети, определяется сетевыми классами.

Всего 3 класса IP-адресов:

• Класс A. IP сетевых адресов использует левые 8 бит (самый левый байт) для указания сети, оставшиеся 24 бита (оставшиеся три байта) для идентификации интерфейса хоста в этой сети. Адреса класса A всегда имеют самый левый бит самого левого байта нулевым, то есть значения от 0 до 127 для первого байта в десятичной нотации. Таким образом доступно максимум 128 адресов сетей класса A, каждый из которых может содержать до 33,554,430 интерфейсов. Однако сети 0.0.0.0 (известная как маршрут по умолчанию) и 127.0.0.0 (loop back сеть) имеют специальное назначение и не доступны для использования в качестве идентификаторов сети. Поэтому доступно только 126 адресов сетей класса A.
• Класс B. IP сетевых адресов использует левые 16 бит (два левых байта) для идентификации сети, оставшиеся 16 бит (последние два байта) указывают хостовые интерфейсы. Адрес класса B всегда имеет самые левые два бита установленными в 1 0. Таким образом для номера сети остается 14 бит, что дает 32767 доступных сетей класса B. Первый байт адреса сети класса B может принимать значения от 128 до 191, и каждая из таких сетей может иметь до 32,766 доступных интерфейсов.
• Класс C. IP сетевых адресов использует левые 24 бит (три левых байта) для идентификации сети, оставшиеся 8 бит (последний байт) указывает хостовый интерфейс. Адрес класса С всегда имеет самые левые три бита установленными в 1 1 0. Таким образом для номера сети остается 14 бит, что дает 4,194,303 доступных сетей класса B. Первый байт адреса сети класса B может принимать значения от 192 до 255, и каждая из таких сетей может иметь до 254 доступных интерфейсов. Однако сети класса C с первым байтом больше, чем 223, зарезервированы и не используются.

Существует также специальные адреса, которые зарезервированы для ‘несвязанных’ сетей — это сети, которые используют IP, но не подключены к Internet. Вот эти адреса:

• Одна сеть класса A: 10.0.0.0
• 16 сетей класса B: 172.16.0.0 — 172.31.0.0
• 256 сетей класса С: 192.168.0.0 — 192.168.255.0

Глобальные IPv6

Соответствуют публичным IPv4-адресам. Могут находиться в любом не занятом диапазоне. В настоящее время региональные интернет-регистраторы распределяют блок адресов 2000::/3 (с 2000:: по 3FFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF).

Это означает, что глобальными сейчас являются только IPv6 адреса, которые начинаются на «2» или на «3».

Как видно на скриншотах выше, сетевым интерфейсам присвоено более чем один IPv6 адрес. Для IPv6 это является нормой, хотя, к примеру, у меня на VPS сервере у сетевого интерфейса только один IPv6 адрес и этого хватает для подключения и функционирования сайта.

У одного сетевого интерфейса может быть много IPv6 адресов, по умолчанию, у меня в Linux это максимум 16:

cat /proc/sys/net/ipv6/conf/default/max_addresses
16

Зачем так много IPv6 одному интерфейсу? Каждый интерфейс IPv6 имеет локальный IP-адрес. Если интерфейс также может обмениваться данными с более крупной сетью (например, через Интернет), он также имеет глобальный адрес. Это как минимум два адреса. И если хост находится за многосетевым подключением к Интернету, он, вероятно, имеет ещё больше адресов.

В общем, IPv6 у одного компьютера может быть много — и это норма. Глобальными являются адреса, которые начинаются на двойку или на тройку.

Маска Подсети — Subnet Mask

В этом примере маска равняется 24. То есть занимает ровно три октета по восемь бит.

Значит первые три октета отвечают за адрес сети, а последний за адрес хоста внутри сети.

Если бы маска равнялась 16, то адрес делился бы пополам. Первая половина — сеть, вторая половина — хост.

Итак, 24 бита отведено под сетевую часть адреса и 8 бит под хосты (hosts, также употребляют термин nodes).

203.0.113 — это так называемая Network Portion
.10 — это Host Portion

Уменьшив маску можно увеличить размер Host Portion за счёт Network Portion.

IP адрес и маска 255.255.255.0

IP в десятичном виде	203	113	10
IP в двоичном виде	11001011	00000000	01110001	00001010
Маска в двоичном виде	11111111	11111111	11111111	00000000
Маска в десятичном виде	255	255	255

Маска также разбита на октеты. В таблице удобно расположены бинарный IP
адрес и бинарная маска.

Если бит адреса находится над 0 маски — он соответствует Host Portion.

Если бит адреса находится над 1 маске — то это Network Portion

Примеры правильных масок:

10000000 00000000 00000000 00000000 # /1
11000000 00000000 00000000 00000000 # /2
11100000 00000000 00000000 00000000 # /3
…
11111111 11110000 00000000 00000000 # /12
11111111 11111111 11111111 00000000 # /16
11111111 11111111 11111111 00000000 # /24
11111111 11111111 11111111 11111110 # /31

Примеры неправильных масок с разрывами

1100000 00000000 00000000 00000000
1110000 00000000 00000000 00000000
1111 00000000 00000000 00000000
…
11111111 11111 00000000 00000000
11111111 11111111 1111111 1111100

Исключением из этого правила можно назвать так называемые

Wildcard маски или обратные маски
.

Чем меньше маска — тем больше уникальных хостов может быть в сети

В большой локальной сети не хочется тратить 24 бита на сетевую части и оставлять всего 8 бит на хосты.

Напомню, что 8 бит это всего 256 уникальных вариантов из которых первый .0 зарезервирован под
адрес самой сети (

) а последний .255 зарезервирован под широковещательный адрес (

), о которых вы узнаете ниже, так что остаётся всего 254 уникальных IP для хостов
(

).

Чтобы увеличить число уникальных адресов для хостов нужна другая маска. Например

Маска 255.0.0.0

11111111	.	00000000	.	00000000	.	00000000
255	.	.	.

В маске 255.0.0.0 всё наоборот: 8 бит под сетевую часть и 24 бита под хост

Пример IP адреса с такой маской

IP и маска 255.0.0.0

IP в десятичном виде	10	.	.	.	10
IP в двоичном виде	00001010	.	00000000	.	00000000	.	00001010
Маска в двоичном виде	11111111	.	00000000	.	00000000	.	00000000
Маска в десятичном виде	255	.	.	.

Не обязательно разграничивать Host Portion и Network Portion по границе октета

IP и маска 255.255.240.0

IP в десятичном виде	10	.	.	.	10
IP в двоичном виде	00001010	.	00000000	.	00000000	.	00001010
Маска в двоичном виде	11111111	.	11111111	.	11110000	.	00000000
Маска в десятичном виде	255	.	255	.	240	.

IP из предыдущего примера 10.0.0.10 может быть у хоста в сети как с маской 255.0.0.0 так и с маской
255.255.240.0

Разберёмся где проявится разница.

Рассмотрим два IP адреса 10.0.15.10 и 10.0.16.10.

Если маска 255.0.0.0

IP и маска 255.0.0.0

10.0.15.10 dec	10	.	.	15	.	10
10.0.15.10 bin	00001010	.	00000000	.	00001111	.	00001010
10.0.16.10 dec	10	.	.	16	.	10
10.0.16.10 bin	00001010	.	00000000	.	00010000	.	00001010
Маска в двоичном виде	11111111	.	00000000	.	00000000	.	00000000
Маска в десятичном виде	255	.	.	.

Сетевая часть адреса занимает только первый октет и выделена жирным шрифтом,
поэтому легко понять, что 10.0.15.10 и 10.0.16.10 это два соседних хоста в одной подсети.

Рассмотрим те же адреса но с маской 255.255.240.0

IP и маска 255.255.240.0

10.0.15.10 dec	10	.	.	15	.	10
10.0.15.10 bin	00001010	.	00000000	.	00001111	.	00001010
10.0.16.10 dec	10	.	.	16	.	10
10.0.16.10 bin	00001010	.	00000000	.	00010000	.	00001010
Маска в двоичном виде	11111111	.	11111111	.	11110000	.	00000000
Маска в десятичном виде	255	.	255	.	240	.

Обратите внимание на третий октет. Особенно на записи в двоичном виде.

Ни один из положительных битов адреса 10.0.15.10 не попал в сетевую часть

(нет жирных единиц)

Таким образом у 10.0.15.10 адрес хоста остался прежним, но заметно выросла сетевая часть IP адреса.

У 10.0.16.10 единица в третьем октете попала в сетевую часть. От адреса хоста осталось только 1010 а
подсеть теперь не такая как у 10.0.15.10

Таким образом теперь 10.0.16.10 и 10.0.15.10 это не соседние хосты одной подсети а разные
хосты в разных подсетях.

Как получить доступ к маршрутизатору 192.168.0.2 или 192.168.0.3

Все маршрутизаторы доступны через веб-интерфейс, обычно называемый «административной консолью», который обеспечивает способ настройки параметров маршрутизатора, таких как настройка беспроводного доступа, изменение DNS-серверов, настройка DHCP и т. Д.

Если ваш маршрутизатор имеет IP-адрес 192.168.0.2 или 192.168.0.3, просто введите его в адресную строку URL вашего браузера:

http://192.168.0.2http://192.168.0.3

Когда вас попросят ввести пароль, введите пароль, который настроен для использования маршрутизатором. Если вы никогда не меняли пароль, это будет пароль по умолчанию, с которым был отправлен маршрутизатор. NETGEAR, D-Link, Linksys и Cisco имеют имя пользователя и пароль по умолчанию.

Попробуйте что-то базовое, если вы не знаете пароль, например пользователь, root, admin, пароль, 1234, или что-то подобное.

Когда консоль открыта, вы можете просматривать все устройства, подключенные к вашей сети, и, в частности, настраивать назначенные им IP-адреса.

Обратите внимание, что это обычно не требуется, и лучше всего просто перейти с автоматическим назначением IP-адресов маршрутизатора. На самом деле вам никогда не понадобится доступ к консоли администратора вашего маршрутизатора, потому что большинство маршрутизаторов направляют пользователей через начальную настройку с помощью какого-то мастера

Почему эти адреса так распространены?

192.168.0.2 и 192.168.0.3 обычно используются в частных сетях, потому что так много маршрутизаторов настроены с адресом 192.168.01 в качестве адреса по умолчанию. Маршрутизатор с адресом по умолчанию 192.168.01 (большинство маршрутизаторов Belkin) обычно назначает следующий доступный адрес устройствам в своей сети.

Например, если ваш ноутбук является первым устройством, которое подключается к вашей домашней сети, оно скорее всего получит IP-адрес 192.168.0.2. Если ваш планшет следующий, маршрутизатор, скорее всего, даст ему адрес 192.168.0.3 и т. Д.

Однако даже сам маршрутизатор может использовать 192.168.0.2 или 192.168.0.3, если администратор так выбирает. В таких случаях, когда маршрутизатору присваивается адрес, скажем, 192.168.0.2, то первый адрес, который он выдает своим устройствам, обычно составляет 192.168.0.3, а затем 192.168.0.4 и т. Д.

Выделенные диапазоны для определённых задач

Для IP-адресов так же выделяют некоторые сервисные диапазоны.

• Адрес 127.0.0.0/8 (loopback – петля на себя). Данная сеть нужна для диагностики или проверки работоспособности. Это когда пакеты отправляются самому себе, проходя такой же путь, как если бы пакеты отправлялись на другое устройство. Активно используется для тестирования сайтов на локальных компьютерах. Обычно используется только один адрес — 127.0.0.1. У такого адреса так же есть собственный DNS домен — «localhost». Эта сеть не индексируется в Интернет.
• 169.254.0.0 – 169.254.255.255 (APIPA – Automatic Private IP Addressing). Механизм «придумывания» IP адреса. Служба APIPA генерирует IP адреса для начала работы с сетью.

Как узнать свой IP-адрес в Windows?

Для того, чтобы узнать, какой локальный IP-адрес назначен вашим роутером компьютеру, в командной строке можно ввести команду «ipconfig». Она выведет все данные об IP по каждому сетевому адаптеру.

выполнение команды ipconfig в windows.

Как узнать свой внешний IP-адрес с помощью веб-сервисов?

Для того, чтобы узнать внешний IP-адрес, можно воспользоваться сервисом 2ip.ru. При запуске сайта он отобразит все данные, которые доступны для вашего сетевого адаптера остальным устройствам в сети Интернет.

Особые IP адреса

В протоколе IP существует несколько соглашений об особой интерпретации IP-адресов:

• 0.0.0.0 — представляет адрес шлюза по умолчанию, т.е. адрес компьютера, которому следует направлять информационные пакеты, если они не нашли адресата в локальной сети (таблице маршрутизации);
• 255.255.255.255 – широковещательный адрес. Сообщения, переданные по этому адресу, получают все узлы локальной сети, содержащей компьютер-источник сообщения (в другие локальные сети оно не передается);
• «Номер сети».«все нули» – адрес сети (например 192.168.10.0);
• «Все нули».«номер узла» – узел в данной сети (например 0.0.0.23). Может использоваться для передачи сообщений конкретному узлу внутри локальной сети;
• Если в поле номера узла назначения стоят только единицы, то пакет, имеющий такой адрес, рассылается всем узлам сети с заданным номером сети. Например, пакет с адресом 192.190.21.255 доставляется всем узлам сети 192.190.21.0. Такая рассылка называется широковещательным сообщением (broadcast). При адресации необходимо учитывать те ограничения, которые вносятся особым назначением некоторых IP-адресов. Так, ни номер сети, ни номер узла не может состоять только из одних двоичных единиц или только из одних двоичных нулей. Отсюда следует, что максимальное количество узлов, приведенное в таблице для сетей каждого класса, на практике должно быть уменьшено на 2. Например, в сетях класса С под номер узла отводится 8 бит, которые позволяют задавать 256 номеров: от 0 до 255. Однако на практике максимальное число узлов в сети класса С не может превышать 254, так как адреса 0 и 255 имеют специальное назначение. Из этих же соображений следует, что конечный узел не может иметь адрес типа 98.255.255.255, поскольку номер узла в этом адресе класса А состоит из одних двоичных единиц.
• Особый смысл имеет IP-адрес, первый октет которого равен 127.х.х.х. Он используется для тестирования программ и взаимодействия процессов в пределах одной машины. Когда программа посылает данные по IP-адресу 127.0.0.1, то образуется как бы «петля». Данные не передаются по сети, а возвращаются модулям верхнего уровня как только что принятые. Поэтому в IP-сети запрещается присваивать машинам IP-адреса, начинающиеся со 127. Этот адрес имеет название loopback. Можно отнести адрес 127.0.0.0 ко внутренней сети модуля маршрутизации узла, а адрес 127.0.0.1 — к адресу этого модуля на внутренней сети. На самом деле любой адрес сети 127.0.0.0 служит для обозначения своего модуля маршрутизации, а не только 127.0.0.1, например 127.0.0.3.

В протоколе IP нет понятия широковещательности в том смысле, в котором оно используется в протоколах канального уровня локальных сетей, когда данные должны быть доставлены абсолютно всем узлам. Как ограниченный широковещательный IP-адрес, так и широковещательный IP-адрес имеют пределы распространения в интерсети — они ограничены либо сетью, к которой принадлежит узел-источник пакета, либо сетью, номер которой указан в адресе назначения. Поэтому деление сети с помощью маршрутизаторов на части локализует широковещательный шторм пределами одной из составляющих общую сеть частей просто потому, что нет способа адресовать пакет одновременно всем узлам всех сетей составной сети.

Почему в IP адресах нельзя использовать цифры более 255

Каждый октет IP адреса не может быть больше 255. Данное число является максимальным восьми битным двоичным числом 11111111. То есть хотя октеты и обозначаются десятичными числами от 0 до 255, на самом деле в них двоичные числа, и максимальное двоичное число равно 255.

Именно двоичная природа IP адреса позволяет понять суть маски сети и правила выбора маршрута

По этой причине стоит уделить внимание двоичному написанию и полностью разобраться в нём.. Составим небольшую таблицу и будем к ней возвращаться по мере необходимости

В этой таблице показано десятичное значение двоичного бита, находящегося в позициях с 8 по 1), а также кумулятивное десятичное значение, когда стоит одна единица в самой левой части, затем две единицы в самой левой части, затем три единицы и так до конца – это будет нужно для работы с сетевыми масками.

Составим небольшую таблицу и будем к ней возвращаться по мере необходимости. В этой таблице показано десятичное значение двоичного бита, находящегося в позициях с 8 по 1), а также кумулятивное десятичное значение, когда стоит одна единица в самой левой части, затем две единицы в самой левой части, затем три единицы и так до конца – это будет нужно для работы с сетевыми масками.

Таблица преобразования двоичных и десятичных значений:

Положение единицы двоичного числа (8-бит)	8	7	6	5	4	3	2	1
Десятичное значение	128	64	32	16	8	4	2	1
Совокупные десятичные значения (кумуляция слева направо)	128	192	224	240	248	252	254	255

Настройка локального подключения (LAN)

Конфигурация параметров LAN IP

Просмотреть текущие настройки и изменить параметры интерфейса LAN вы можете в меню Сеть -> Интерфейсы -> LAN. По умолчанию интерфейс объединяет в мост (br-lan) следующие интерфейсы:

• Ethernet (Eth0);
• Wi-Fi (radio0: Master «LT40»);
• USB-Ethernet-адаптер (ncm0 и rndis0).

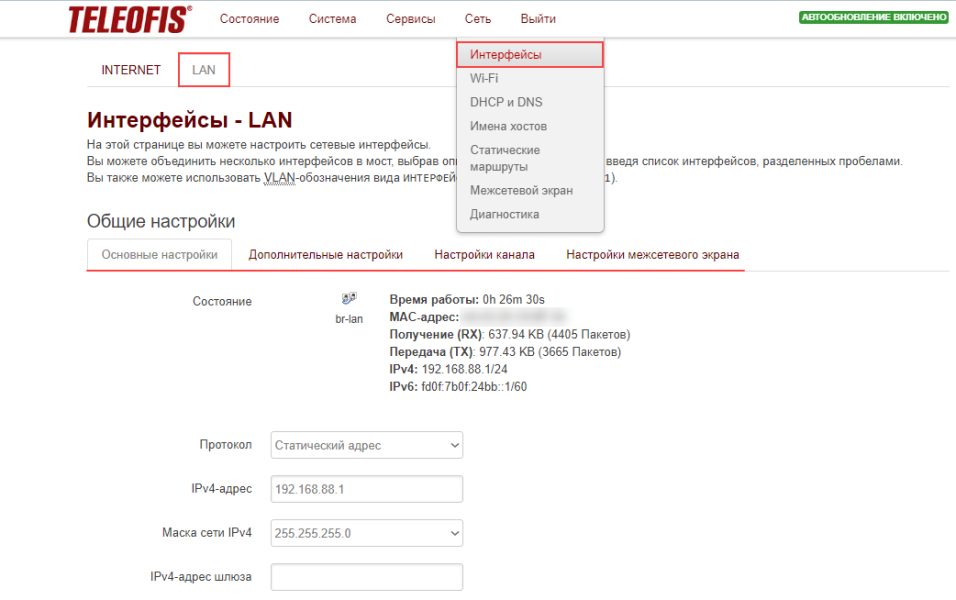

Настройки интерфейса LAN.

Параметр	Описание
Основные настройки (настройки IPv4)
Протокол	Для настройки интерфейса LAN возможны два варианта выбора протокола: статический IP-адрес (выбран по умолчанию) либо DHCP-клиент (для автоматического получения динамического IP-адреса от DHCP-сервера).
IPv4	IP-адрес интерфейса LAN. По умолчанию указан IP-адрес роутера, по которому осуществляется доступ в веб-интерфейс — 192.168.88.1.
Маска сети IPv4	Маска подсети (по умолчанию — 255.255.255.0).
IPv4 адрес шлюза	IP-адрес шлюза.
Широковещательный IPv4-адрес	IP-адрес для передачи широковещательных пакетов всем устройствам в локальном сегменте сети. Можно указать, если роутер включен в уже существующую сеть.
Использовать собственные DNS сервера	Поля для добавления собственных DNS-серверов.
Дополнительные настройки
Запустить при загрузке	При установленном флажке интерфейс будет запущен сразу после загрузки ОС OpenWrt (по умолчанию флажок установлен).
Назначить MAC-адрес	MAC-адрес интерфейса LAN.
Назначить MTU	Максимальный объем пакета данных, передаваемых за одну итерацию (по умолчанию — 1500 байт).
Использовать метрику шлюза	Метрика интерфейса LAN (по умолчанию — 0, наивысший приоритет при построении маршрута).
Настройки канала
Объединить в мост	Установленный флажок объединяет в мост (bridge) интерфейсы, отмеченные флажком в строке Интерфейс.Для отключения режима моста снимите флажок с параметра.
Включить STP	Включает протокол STP (Spanning Tree Protocol) для устранения топологических петель в сети Ethernet.
Интерфейс	Параметр отображает все имеющиеся интерфейсы. По умолчанию интерфейс LAN объединяет в мост br-lan интерфейсы Ethernet (адаптер eth0), Wi-Fi (radio0: Master ‘LT40’) и USB-адаптеры ncm0 и rndis0 — это значит, что данные интерфейсы находятся в одной подсети, и все подключенные к ним устройства могут общаться друг с другом.
Настройки межсетевого экрана
Создать/назначить зону сетевого экрана	Зона назначается интерфейсу для пересылки трафика между интерфейсами (-forwardings), создания правил (-rules) и перенаправлений (-redirects), а также для маскарадинга (NAT — masquerading) трафика из внутренней сети.Интерфейсу LAN должна быть назначена зона lan.

Конфигурация параметров DHCP

В роутере по умолчанию включён DHCP-сервер, который автоматически назначает IP-адреса клиентам. Адреса раздаются в зависимости от заданного статического адреса. Например, по умолчанию IPv4-адрес роутера — 192.168.88.1. Согласно настройкам по умолчани мы получим следующий диапазон раздаваемых IP-адресов: 192.168.88.100–192.168.88.250.

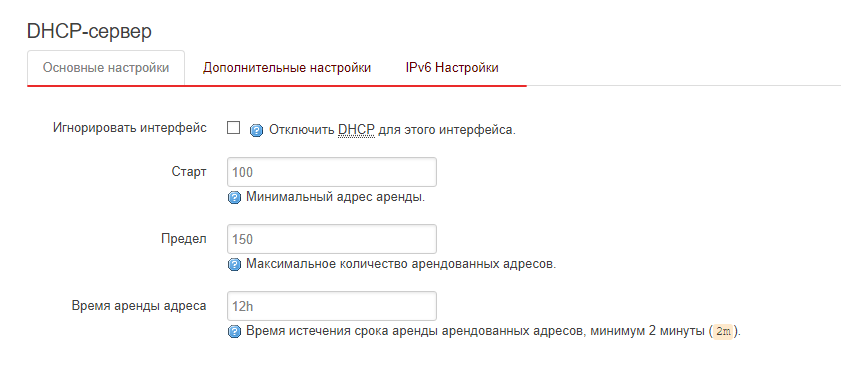

Настройки DHCP.

Параметр	Описание
Основные настройки
Игнорировать интерфейс	Установка флажка отключает DHCP-сервер для этого интерфейса. По умолчанию DHCP-сервер включен (флажок не установлен).
Старт	Параметр определяет начальный IP-адрес для раздачи DHCP-клиентам. По умолчанию — 100, то есть раздача начнется с адреса 192.168.88.100.
Предел	Параметр определяет, сколько всего IP-адресов можно раздать. По умолчанию — 150.
Время аренды адреса	Время, через которое истекает привязка IP к MAC-адресу клиентских устройств (минимум — 2 минуты). По умолчанию — 12 часов.
Дополнительные настройки
Динамический DHCP	Установленный флажок позволяет серверу DHCP динамически выделять DHCP-адреса клиентам (по умолчанию — установлен). Если флажок снят, то будут обслужены только клиенты с постоянно арендованными адресами.
Назначить	При установке флажка DHCP-сервер будет работать в этой сети даже при обнаружении другого сервера DHCP (по умолчанию — не установлен).
IPv4-Маска сети	Переопределение сетевой маски, поданной клиентам.
DHCP-настройки	Добавление дополнительных опций DHCP, например, «6,192.168.2.1,192.168.2.2«, чтобы известить клиентов о DNS-серверах.

Host Address

Адрес хоста (Host Address) — идентификатор указывающий на конкретное устройство в сети.

У адреса хоста может быть любая комбинация бит в Host Portion кроме двух: только нули и только единицы.

Только нули это сетевой адрес, только единицы — широковещательный. Всё остальное — это адреса хостов.

Сетевой адрес в десятичной записи может оканчиваться не на 0

Рассмотрим адрес 10.128.224.64 с маской 255.255.255.224.

Проверить являтеся ли адрес сетевым означает проверить содержит ли Host Portion только единицы или нет.

Одного IP адреса для этого недостаточно, нужно рассмотреть его вместе с маской чтобы понять чему
равна Host Portion

Пример сетевого адреса

IP в десятичном виде	10	.	128	.	224	.	64
Маска в десятичном виде	255	.	255	.	255	.	224
IP в двоичном виде	00001010	.	10000000	.	11100000	.	01000000
Маска в двоичном виде	11111111	.	11111111	.	11111111	.	11100000

Сетевая часть выделена жирным, очевидно, что в части хоста остались только нули и этот адрес — сетевой

30-значный номер сети

29-значный номер сети, 3-значный номер хоста, можно сформировать 64 подсети, по 2 хоста в каждой подсети

адрес веб-сайта	Доступный диапазон IP	Адрес трансляции
.1-.2	.3
.4	.5-.6	.7
.8	.9-.10	.11
.12	.13-.14	.15
.16	.17-.18	.19
.20	.21-.22	.23
.24	.25-.26	.27
.28	.29-.30	.31
.32	.33-.34	.35
.36	.37-.38	.39
.40	.41-.42	.43
.44	.45-.46	.47
.48	.49-.50	.51
.52	.53-.54	.55
.56	.57-.58	.59
.60	.61-.62	.63
.64	.65-.66	.67
.68	.69-.70	.71
.72	.73-.74	.75
.76	.77-.78	.79
.80	.81-.82	.83
.84	.85-.86	.87
.88	.89-.90	.91
.92	.93-.94	.95
.96	.97-.98	.99
.100	.101-.102	.103
.104	.105-.106	.107
.108	.109-.110	.111
.112	.113-.114	.115
.116	.117-.118	.119
.120	.121-.122	.123
.124	.125-.126	.127
.128	.129-.130	.131
.132	.133-.134	.135
.136	.137-.138	.139
.140	.141-.142	.143
.144	.145-.146	.147
.148	.149-.150	.151
.152	.153-.154	.155
.156	.157-.158	.159
.160	.161-.162	.163
.164	.165-.166	.167
.168	.169-.170	.171
.172	.173-.174	.175
.176	.177-.178	.179
.180	.181-.182	.183
.184	.185-.186	.187
.188	.189-.190	.191
.192	.193-.194	.195
.196	.197-.198	.199
.200	.201-.202	.203
.204	.205-.206	.207
.208	.209-.210	.211
.212	.213-.214	.215
.216	.217-.218	.219
.220	.221-.222	.223
.224	.225-.226	.227
.228	.229-.230	.231
.232	.233-.234	.235
.236	.237-.238	.239
.240	.241-.242	.243
.244	.245-.246	.247
.248	.249-.250	.251
.252	.253-.254	.255

IPv6

IPv6 (англ. Internet Protocol version 6) — новая версия интернет протокола (IP), являющаяся результатом развития IPv4. Протокол был создан IETF в 1996 году. Описан в спецификации RFC 2460.

Основной причиной для создания новой версии протокола послужил факт скорого исчерпания пула IPv4 адресов (по разным оценкам последние выделенные IANA адреса будут заняты в период с 2016 по 2020 года).

Основные отличия IPv6 от IPv4:

• В IPv6 заголовок имеет фиксированную длину 40 октетов.
• Поле общей длины заменено полем длины области данных.
• В IPv6 предусмотрена передача пакетов, длины которых превышают 64 кбайт.
• Заголовки надстроек.
• Поле времени жизни заменено полем ограничения количества переходов.
• Многие дополнения IPv4 были оформлены как отдельные протоколы.

Структура пакета

Отступ в байтах		1	2	3
	Отступ в битах	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
Версия	Класс трафика	Метка потока
4	32	Длина полезной нагрузки	Следующий заголовок	Лимит кол-ва переходов
8	64	Адрес отправителя
C	96
10	128
14	160
18	192	Адрес получателя
1C	224
20	256
24	288

• Весрия (Version

  4 бита. Версия протокола. Для IPv6 — 0110 (6).

  )

• Класс трафика (Traffic class

  8 бит. Хранит два значения: старшие 6 бит используются DSCP для классификации пакетов, младшие 2 используются ECN для контроля перезагрузки.

  )

• Метка потока (Flow Label

  20 бит. Используется для передачи информации маршрутизаторам и коммутаторам о необходимости поддержания одного и того же пути для пути для потока пакетов, чтобы избежать переупорядочивания.

  )

• Длина полезной нагрузки (Payload length

  16 бит. Размер всего пакета, включая заголовок и дополнительные расширения.

  )

• Следующий заголовок (Next header

  8 бит. Тип расширенного заголовка (extension), идущего следующим. В последнем расширенном заголовке это поле хранит тип транспортного протокола.

  )

• Лимит кол-ва переходов (Hop limit

  8 бит. Поле, уменьшаемое на единицу каждым маршрутизатором. Когда поле счетчик равным 0, пакет отбрасывается.

  )

• Адрес отправителя (Source address

  128 бит. IPv6 адрес отправителя.

  )

• Адрес получателя (Destination address

  128 бии. IPv6 адрес получателя.

  )
